25.

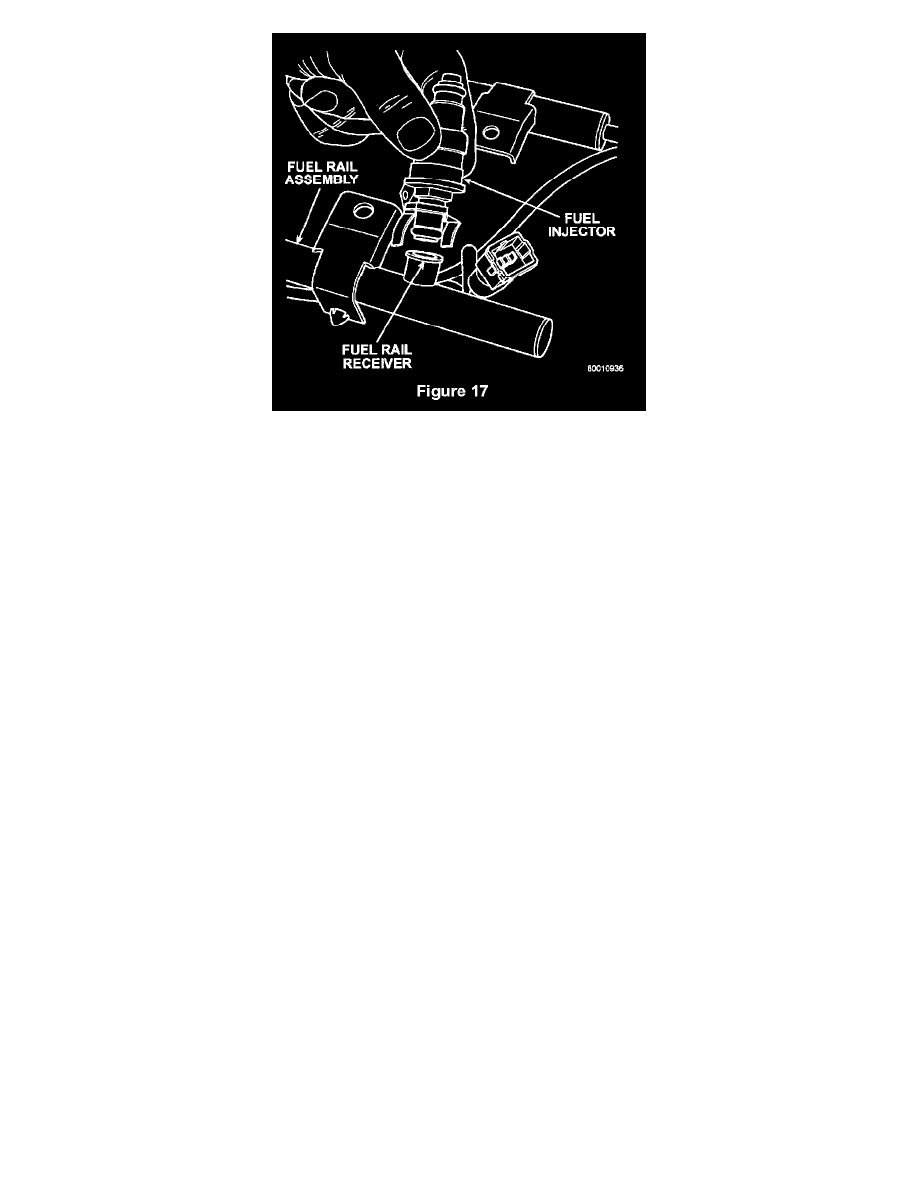

Rotate the injectors and then pull them out of the fuel rail. The injector clip will stay on the injector (Figure 17).

26.

Remove the upper and lower injector 0-rings from the injectors.

27.

Lubricate the new upper 0-rings (BLUE) with a drop of clean engine oil.

28.

Install the new upper 0-rings (BLUE) on the top of the injectors.

CAUTION:

Do NOT install the black 0-rings in the upper 0-ring position or fuel leakage may result.

29.

Lubricate the new lower 0-rings (BLACK) with a drop of clean engine oil.

30.

Install the new lower 0-rings (BLACK) on the bottom of the injectors.

31.

Install the injector clips onto the injectors, if necessary, by sliding the open end into the top slot of the injector.

32.

Install the injectors into the new fuel rail (Figure 17). Make sure that the injector clips are fully seated. Use care so that the upper 0-ring is not
damaged during installation.

33.

Connect the injector wiring harness to the injectors.

34.

Put the tip of each injector into its port in the intake manifold and then gently push the fuel rail assembly into place until all injectors are seated in
their port.

35.

In stall the fuel rail mounting bolts (Figure 15). Tighten the mounting bolts to 200 in-lbs (22 N.m).

36.

Connect the fuel injector wiring harness to the main engine wiring harness.

37.

Connect the fuel rail hose quick connect fitting to the chassis fuel tube (Figure 12). Push the connector on until it clicks and then pull back to
ensure a complete connection.

38.

Connect the coolant temperature sensor and camshaft position sensor or coil pack electrical connectors (Figure 16).

39.

Remove the covering from the intake manifold openings. Clean the intake manifold and intake plenum gasket surfaces.

40.

Place the provided intake plenum gasket on the intake manifold.

41

Install the intake plenum onto the intake manifold (Figure 14) Loosely install the intake plenum bolts. Do NOT tighten.

42.

Install the generator bracket~ Loosely install the bracket bolts. Do NOT tighten.
