Chrysler Workshop Service and Repair Manuals

Power Distribution Center (PDC): Service and Repair
Intelligent Power Module Replacement

REMOVAL

1. Disconnect the negative and positive battery cables.
2. Remove the battery thermal guard from the vehicle. Refer to the Battery for the procedure.
3. Remove the battery from the vehicle. Refer to the Battery for the procedure.

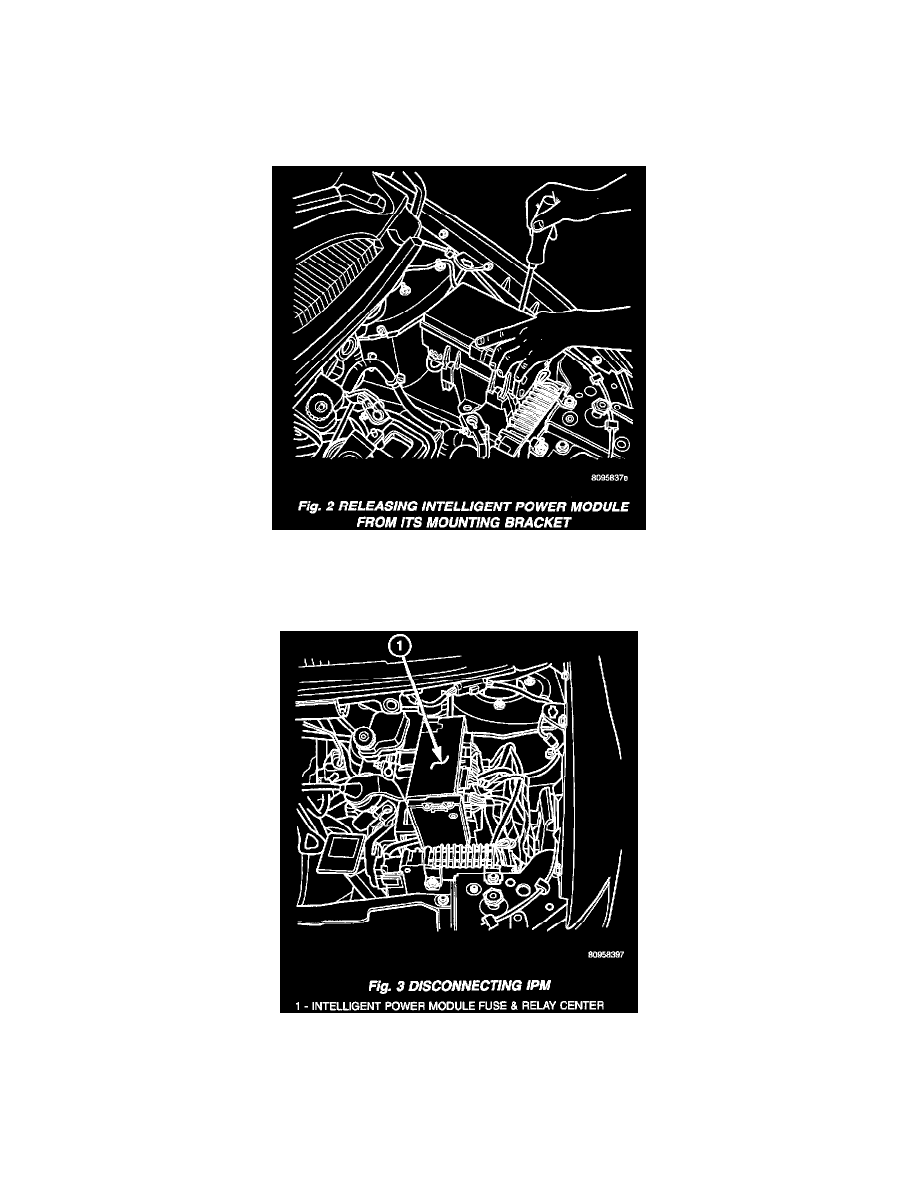

Fig.2 Releasing Intelligent Power Module From Its Mounting Bracket

4. Using a flat-bladed screwdriver, twist the intelligent power module bracket retaining latch outward to free the intelligent power module from its

mounting bracket (Fig. 2).

Fig.3 Disconnecting IPM

5. Rotate the intelligent power module counterclockwise to access and disconnect the various electrical connectors (Fig. 3).
6. Free the intelligent power module from its mounting bracket by removing the intelligent power module bracket clips from the hinge. A screwdriver

slipped up from under the hinge will free the clips.

INSTALLATION
