Chrysler Workshop Service and Repair Manuals

Fluid Pump: Service and Repair
41TE

DISASSEMBLY

When disassembling the transaxle it is necessary to inspect the oil pump for wear and damage.
1. Remove the reaction shaft support bolts.

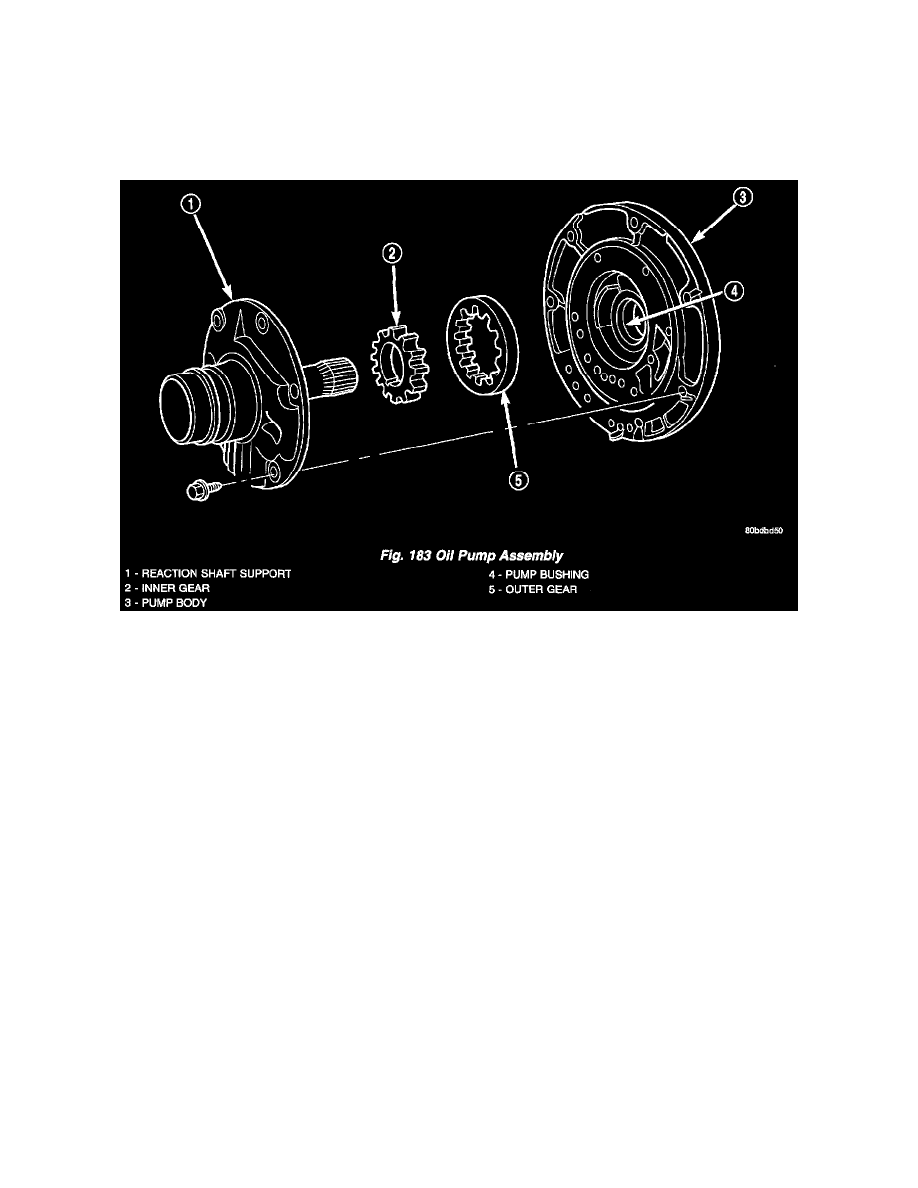

2. Remove reaction shaft support from pump housing (Fig. 297).

3. Remove the pump gears (Fig. 298) and check for wear and damage on pump housing and gears.
4. Re-install the gears and check clearances.
