Fuse Block: Service and Repair

REMOVAL

1. Disconnect and isolate negative battery cable.
2. Remove lower steering column cover and knee blocker reinforcement.

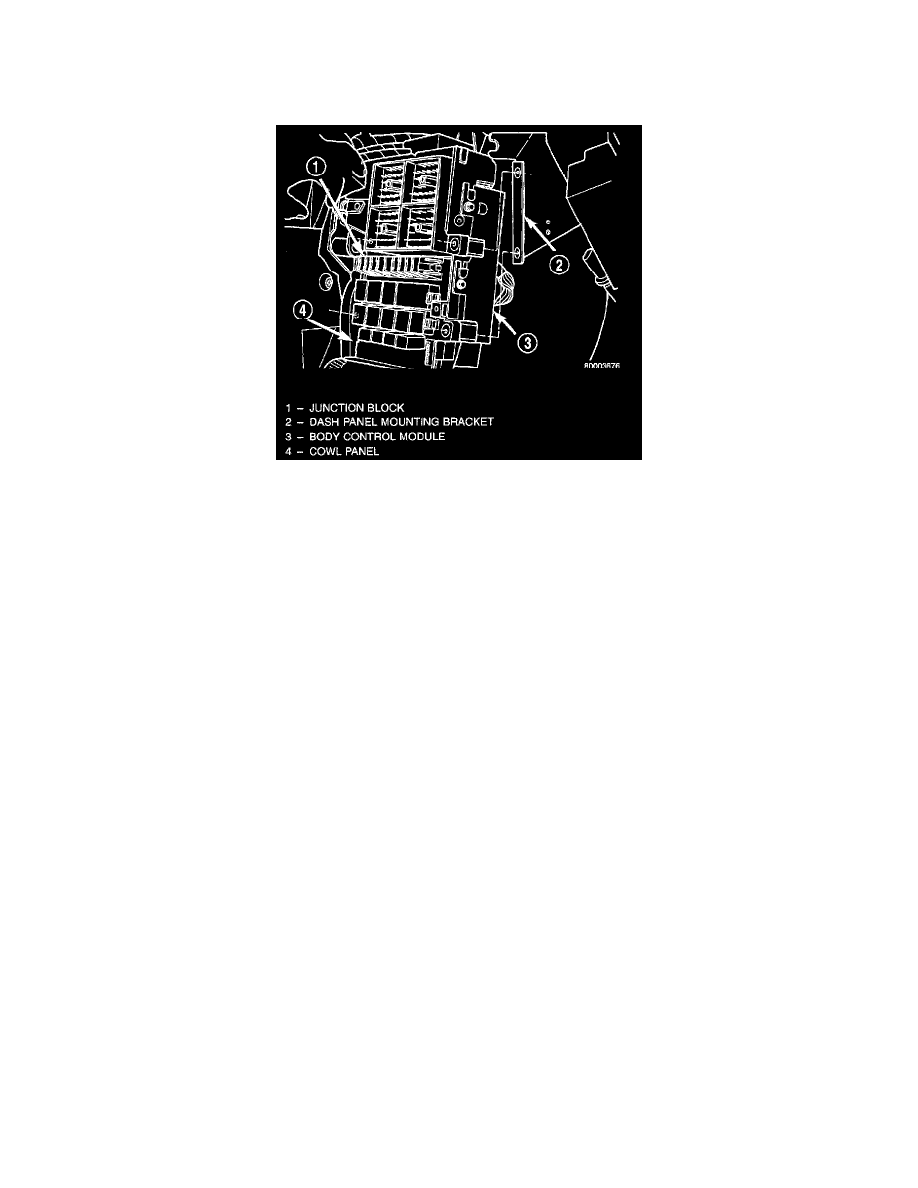

Junction Block

3. Disconnect four, 36-way connectors from the Junction Block.
4. Disconnect two wire connectors from bottom of Body Control Module.
5. Remove bolts holding Junction Block to dash panel mounting.
6. Remove Junction Block from mounting bracket.
7. Remove screws holding Body Control Module to Junction Block.
8. Slide Body Control Module downward to disconnect guide studs on Junction Block from BCM ting bracket.
9. Separate Junction Block from Body Control Module.

INSTALLATION

For installation, reverse the above procedures.
