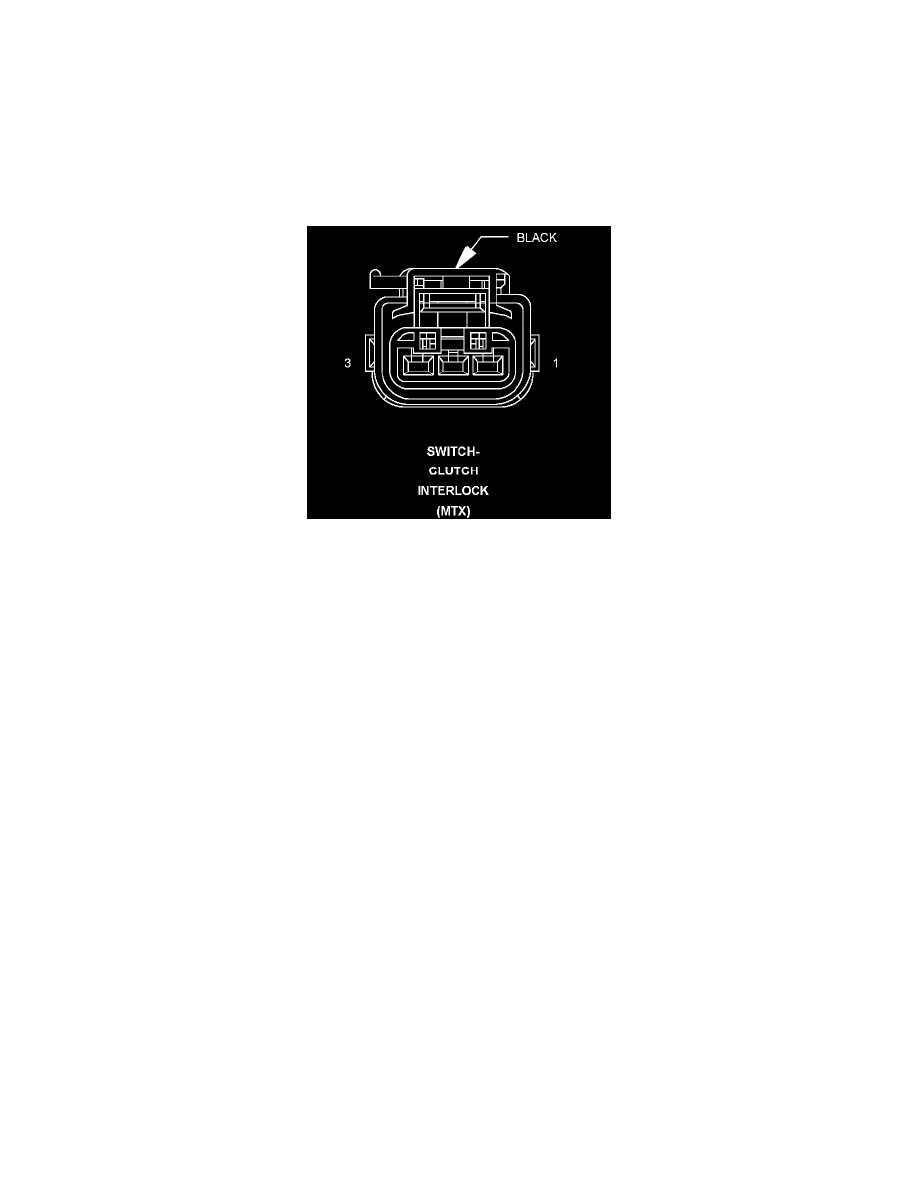

Clutch Switch: Locations

Component ID:

171

Component :

SWITCH-CLUTCH INTERLOCK

Connector:

Name :

SWITCH-CLUTCH INTERLOCK

Color :

BLACK

# of pins :

3

Qualifier :

(MTX)

Pin

Circuit

Description

  1

T26 20DG/OR

CLUTCH UPSTOP SWITCH SIGNAL

  2

Z925 20BK/OR

GROUND

  2

Z961 20BK/YL

GROUND

  3

T141 20YL/RD

CLUTCH INTERLOCK SIGNAL

Component Location - 40
