Fluid - M/T: Service and Repair

DRAIN AND FILL

CAUTION: Hypoid gear lube must not be used in this transmission. Use of hypoid gear lube will cause hard shifting effort/transmission

failure.

1. With vehicle in neutral, position vehicle on hoist.
2. Remove belly pan.
3. Remove drain plug located on the right side of the transmission tail housing.
4. Remove transmission fill plug located on the left side of the transmission case.
5. Install drain plug into tail housing and tighten to 27 Nm (20 ft. lbs.).
6. Fill transmission with Mopar (R) ATF + 4. The transmission is full when the fluid level is even with the bottom of the fill hole.

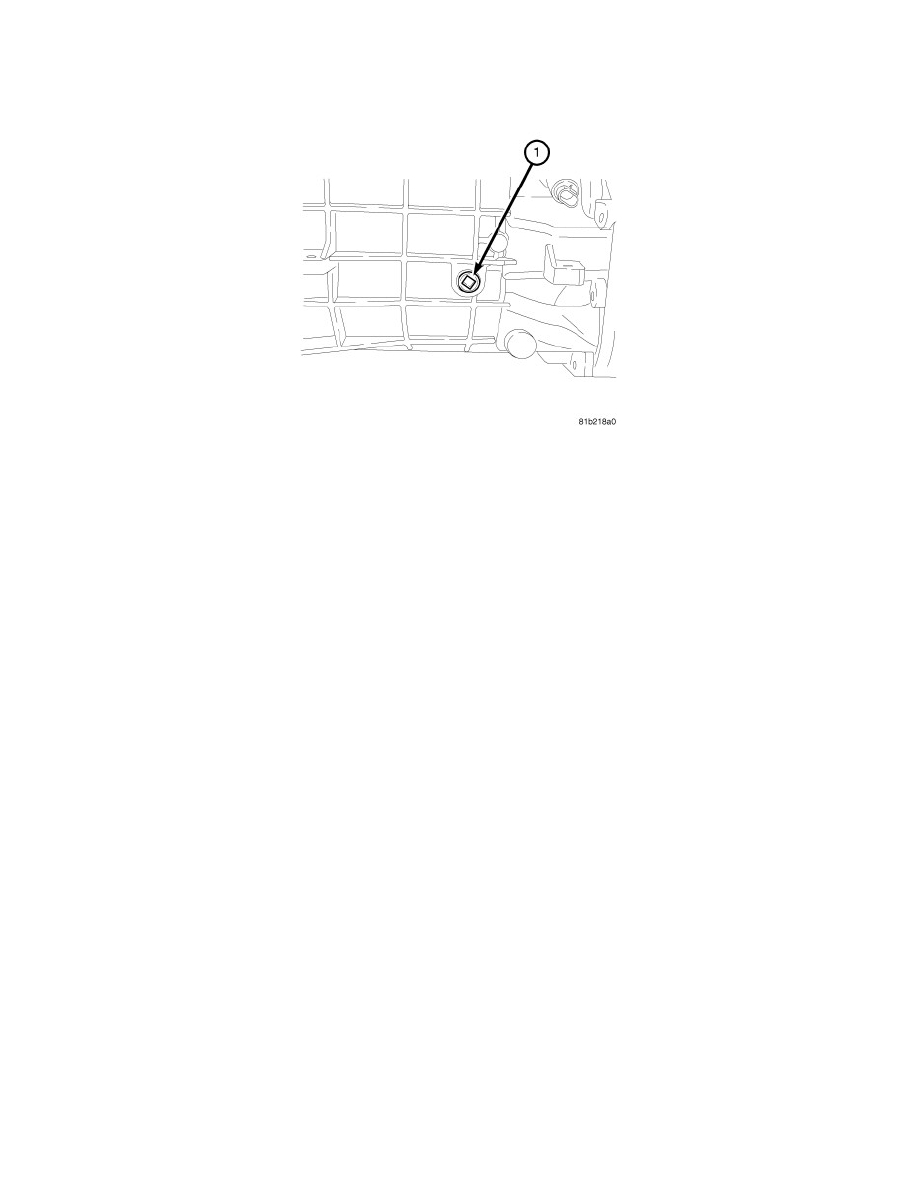

7. Install transmission fill plug (1) and tighten to 27 Nm (20 ft. lbs.).
8. Install belly pan.
