Clockspring Assembly / Spiral Cable: Locations

Component ID:

54

Component :

CLOCKSPRING

Connector:

Name :

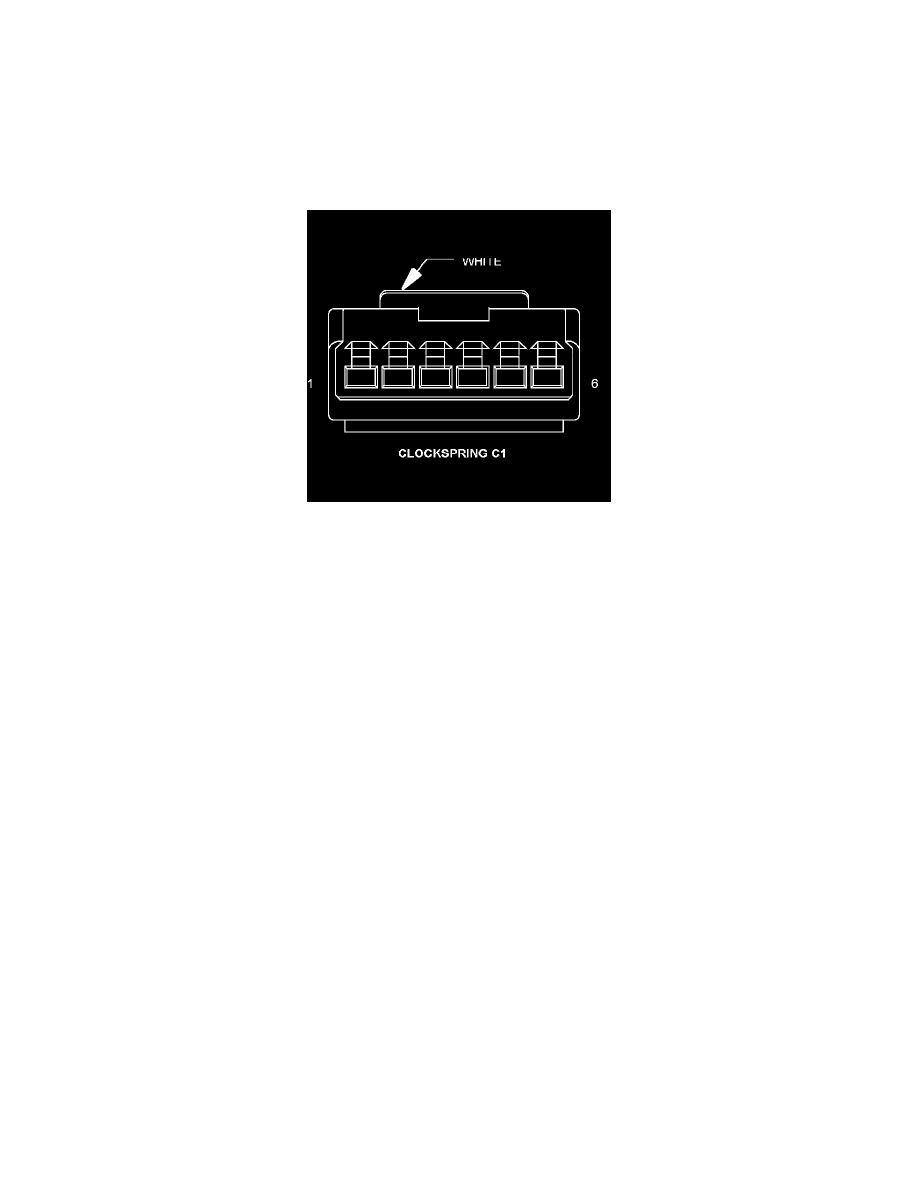

CLOCKSPRING C1

Color :

WHITE

# of pins :

6

Pin

Description

Circuit

  1

RADIO CONTROL MUX

X20 22GY/WT

  2

SWITCH MUX RETURN

G902 20VT/BR

  3

S/C SWITCH NO. 2 SIGNAL

V38 20VT/OR

  4

S/C SWITCH NO. 1 SIGNAL

V37 20VT

  5

S/C SWITCH RETURN

V937 20DB/DG

  5

SENSOR GROUND

K900 20DB/DG

  6

HORN SWITCH SENSE

X3 20DG/VT

Component Location - 32
