Alignment: Service and Repair
Adjustment

CASTER

The caster angle on these vehicles cannot be adjusted.

CAMBER

The camber angle on these vehicles cannot be adjusted.

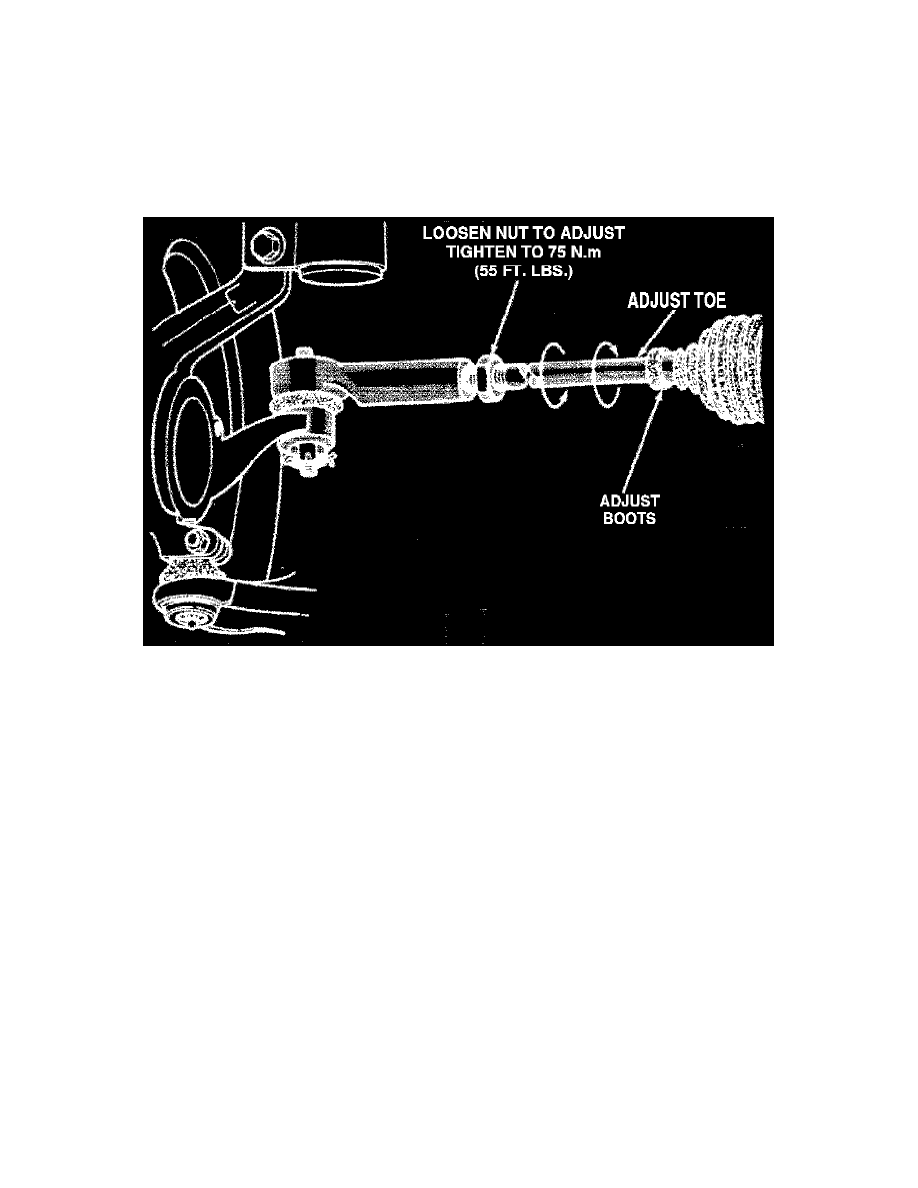

Fig. 2 Toe-in Adjustment

TOE-IN

To adjust toe-in, center steering wheel and hold in position with a suitable tool. Loosen tie rod locknuts and rotate rod, to adjust toe-in to
specifications. Use care not to twist steering gear rubber boots. Torque tie rod locknuts to 55 ft. lbs. Adjust position of steering gear rubber boots.
Remove steering wheel holding tool.
