Child Seat: Service and Repair
Child Seat Module, Bench Seat

Removal

REMOVAL

1.   Close child restraint seat.

2.   Remove seat back cover.

3.   Remove screws attaching child restraint seat module hinges to seat back frame lower rail (Figure 1).

4.   Return seat back to upright position.

5.   Disengage push in fasteners attaching upper bolster to child restraint seat module (Figure 2).

6.   Remove screws attaching top of module to seat back frame upper rail (Figure 3).

7.   Remove child restraint seat module from seat back (Figure 4).

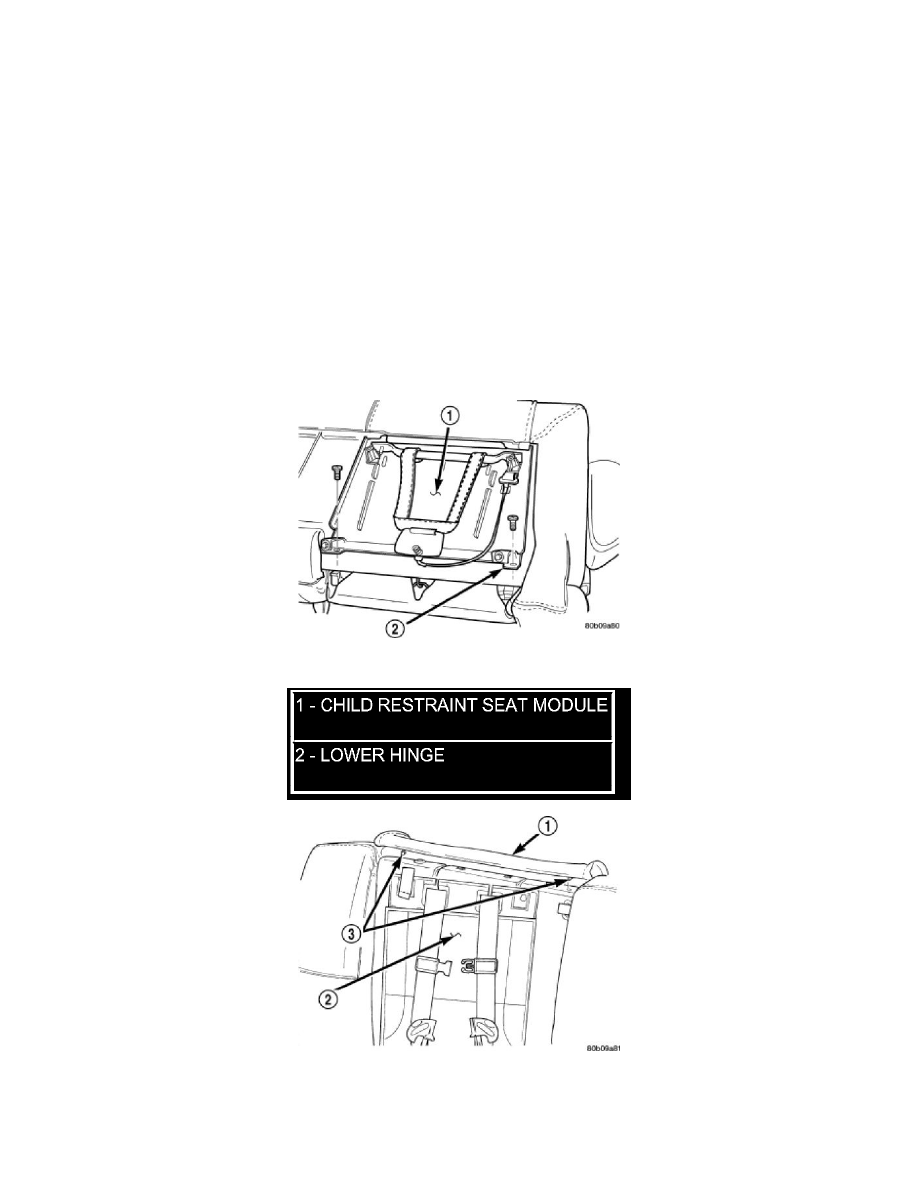

Figure 1 CHILD RESTRAINT SEAT LOWER HINGE

Figure 2 CHILD RESTRAINT SEAT UPPER BOLSTER
