messages, and the front seat heating element sensor inputs by controlling the output to the front seat heating elements through integral solid-state
relays.

When a seat heater is turned ON, the sensor located on the seat cushion electric heater element provides the HSM or MHSM with an input
indicating the surface temperature of the seat cushion. If the surface temperature input is below the temperature set point for the selected Low or
High heated seat switch position, the HSM or MHSM energizes the integral solid-state relay, which supplies battery current to the heating
elements in the seat cushion and back. When the sensor input indicates the correct temperature set point has been achieved, the HSM or MHSM
de-energizes the solid-state relay. The HSM or MHSM will continue to cycle the solid-state relay as needed to maintain the temperature set point.

The HSM or MHSM and the seat heater elements operate on non-switched battery current supplied through the power seat fuse in the intelligent
power module. However, the HSM or MHSM will automatically turn OFF the heating elements if it detects an open in the sensor circuit, a short in
the heating element circuit causing an excessive current draw, or when the ignition switch is turned to the OFF position.

See the owner's manual in the vehicle glove box for more information on the features, use and operation of the heated seat system.

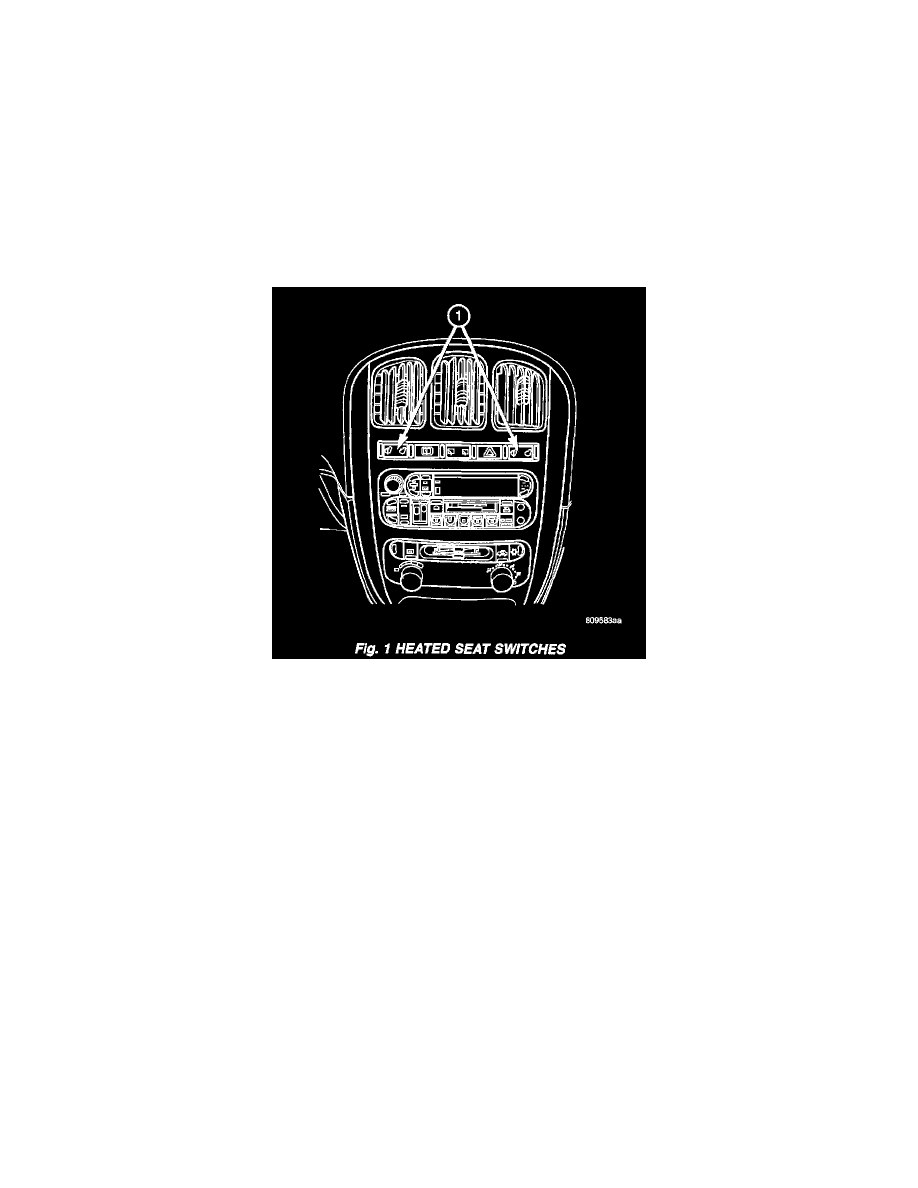

Fig.1 Heated Seat Switches

DRIVER HEATED SEAT SWITCH

The heated seat switches are mounted in the instrument panel center bezel. The two three-position rocker-type switches, one switch for each front
seat, are incorporated into one large switch assembly that also includes the hazzard, rear window wiper and washer switches. The heated seat
switches provide a resistor multiplexed signal to the Body Control Module (BCM) through separate hard wired circuits. Each switch has an OFF
Low, and High position so that both the driver and the front seat passenger can select a preferred seat heating mode. Each switch has two
Light-Emitting Diodes (LED) which light to indicate that the heater for the seat is turned ON.

The heated seat switches and their LEDs cannot be repaired. If either switch or LED is faulty or damaged, the entire switch assembly must be
replaced.

There are three positions that can be selected with each of the heated seat switches: OFF, Low, or High. When the left side of the switch rocker is
fully depressed, the Low position is selected and the high position LED indicator illuminates. When the right side of the switch rocker is fully
depressed, the High position is selected and the low position LED indicator illuminates. When the switch rocker is moved to its neutral position
(middle), OFF is selected and both LED indicators are extinguished.

Both switches provide separate resistor multiplexed hard wire inputs to the BCM to indicate the selected switch position. The BCM monitors the
switch inputs and sends heated seat switch status messages to the Heated Seat Module (HSM) or the Memory Heated Seat Module (MHSM) over
the Programmable Communications Interface (PCI) data bus. The HSM or MHSM responds to the heated seat switch status messages by
controlling the output to the seat heater elements of the selected seat. The Low heat position set point is about 36 °C (97 °F), and the High heat
position set point is about 41 °C (105 °F).

HEATED SEAT ELEMENT

The heated seat system includes two seat heating elements in each front seat, one for the seat cushion and the other for the seat back. The two
elements for each seat that are connected in series with the Heated Seat Module (HSM). The temperature sensor is a Negative Temperature
Coefficient (NTC) thermistor. One temperature sensor is used for each seat, and it is located on the seat cushion heating element for all models.
