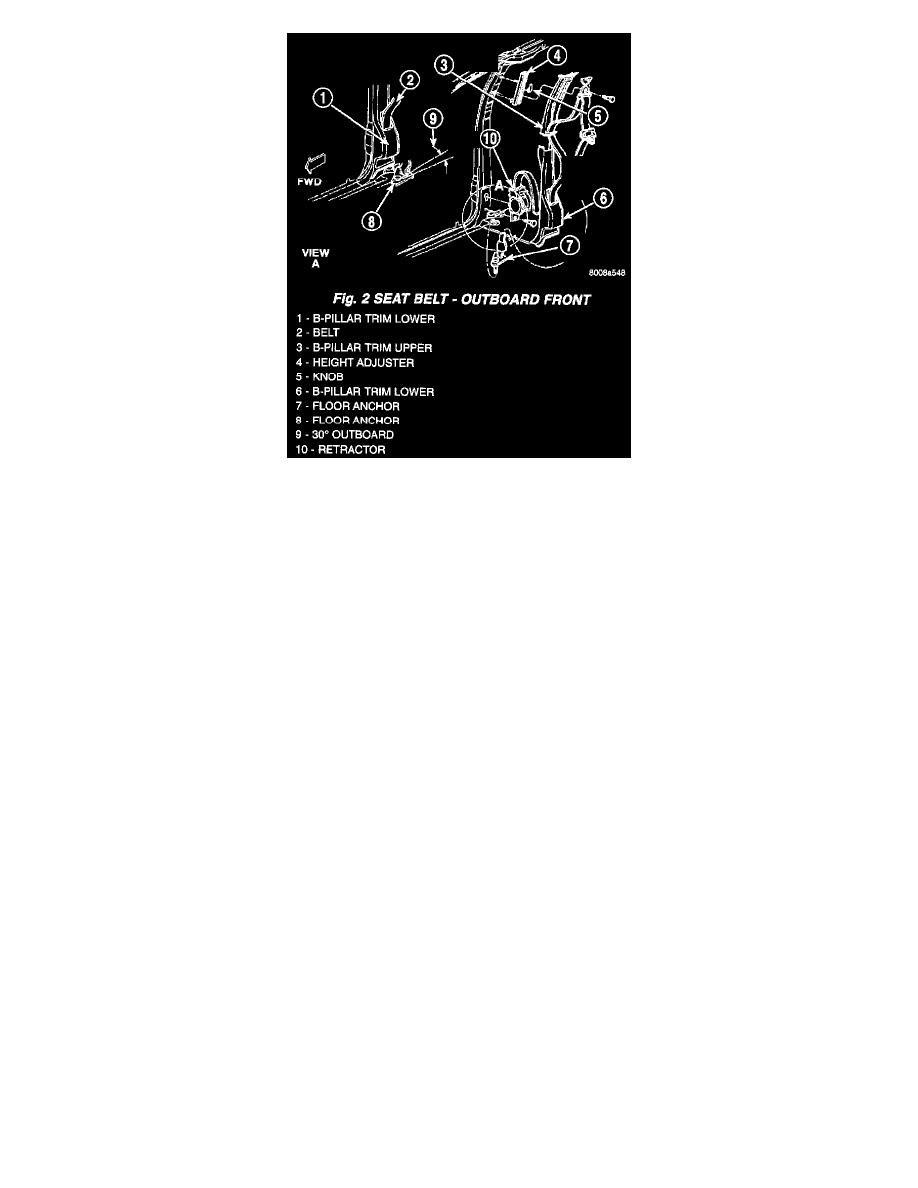

Fig.2 Seat Belt - Outboard Front

2. Remove cover from seat belt turning loop.
3. Remove bolt attaching turning loop to shoulder belt height adjuster.
4. Remove turning loop from B-pillar.
5. Remove lower B-pillar trim cover or quarter trim panel.
6. Remove bolt attaching seat belt retractor to B-pillar.
7. Lift retractor upward and disengage arrow head retainer attaching retractor to B-pillar.
8. Remove seat belt from vehicle.

INSTALLATION

Inspect the condition of the shoulder belt and lap belt. Replace any belt that is cut, frayed, torn, or damaged in any way. Also, replace the shoulder belt
if the retractor is either damaged or inoperative.
1. Place seat belt into position.
2. Lower retractor into position B-pillar.
3. Install bolt attaching seat belt retractor to B-pillar. Tighten all seat belt anchor bolts to 39 Nm (29 ft. lbs.) torque.
4. Install turning loop onto B-pillar.
5. Install lower B-pillar trim cover or quarter trim panel.
6. Install bolt attaching turning loop to shoulder belt height adjuster. Tighten all seat belt anchor bolts to 39 Nm (29 ft. lbs.) torque.
7. Press cover onto the seat belt turning loop.
8. Install shoulder harness height adjuster knob by pushing onto the adjuster.

Second Row Outboard - LWB (right)

REMOVAL

1. Remove second row seat from vehicle. Refer to Owner's Manual for proper procedures.
