Magnum V6-2.7L VIN T (2007)
Accelerator Pedal Position Sensor: Locations
Component ID:
489
Component :
SENSOR-ACCELERATOR PEDAL POSITION

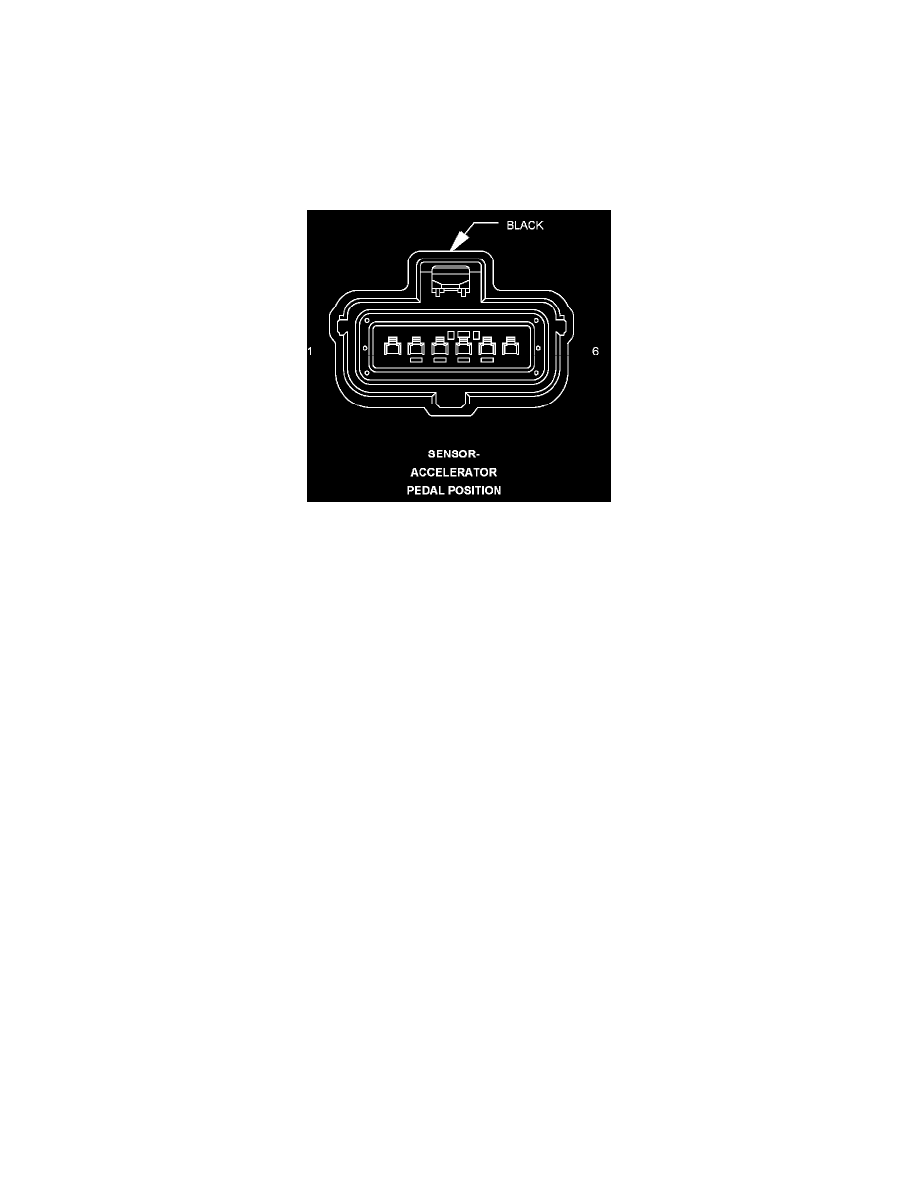

Connector:
Name :
SENSOR-ACCELERATOR PEDAL POSITION
Color :
BLACK
# of pins :
6
Pin
Description
Circuit
1
ACCELERATOR PEDAL POSITION SENSOR 2 5 VOLT SUPPLYF856 20YL/PK
Pin
Description
Circuit
1
5 VOLT SUPPLY
F855 20PK/YL
2
ACCELERATOR PEDAL POSITION SENSOR 2 SIGNAL
K29 20WT/BR
2
APP SIGNAL 1
K23 20BR/WT
3
ACCELERATOR PEDAL POSITION SENSOR 2 GROUND
K400 20BR/VT
3
APP SENSOR GROUND 1
K167 20BR/YL
4
ACCELERATOR PEDAL POSITION SENSOR 1 GROUND
K167 20BR/YL
4
APP SENSOR GROUND 2
K400 20BR/VT
5
ACCELERATOR PEDAL POSITION SENSOR 1 SIGNAL
K23 20BR/WT
5
APP SIGNAL 2
K29 20WT/BR
6
ACCELERATOR PEDAL POSITION SENSOR 1 5 VOLT SUPPLYF855 20PK/YL
6
5 VOLT SUPPLY
F856 20YL/PK
Component Location - 53
