Lateral Accelerometer: Diagrams

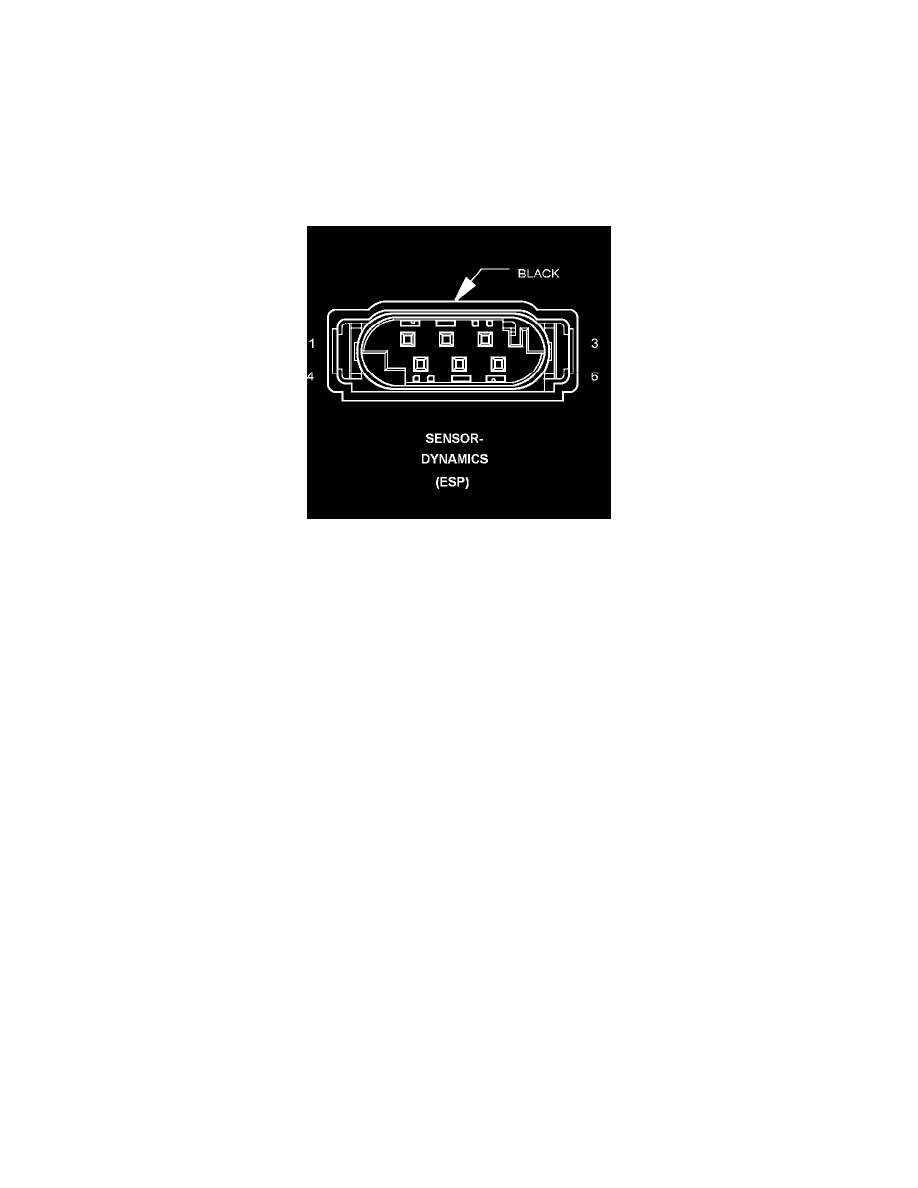

Component ID:

497

Component :

SENSOR-DYNAMICS

Connector:

Name :

SENSOR-DYNAMICS

Color :

BLACK

# of pins :

6

Qualifier :

(ESP)

Pin

Circuit

Description

  1

D51 20WT/BR

DYNAMICS SENSOR LOW DATA LINK

  2

D52 20WT/LB

DYNAMICS SENSOR HIGH DATA LINK

  3

G4 20VT/LB

DYNAMICS SENSOR SUPPLY

  4

-

-

  5

G94 20VT/DB

DYNAMICS SENSOR GROUND

  6

-

-

Component Location - 52
