Radiator Cooling Fan Motor: Locations

Component ID:

86

Component :

FAN-RADIATOR

Connector:

Name :

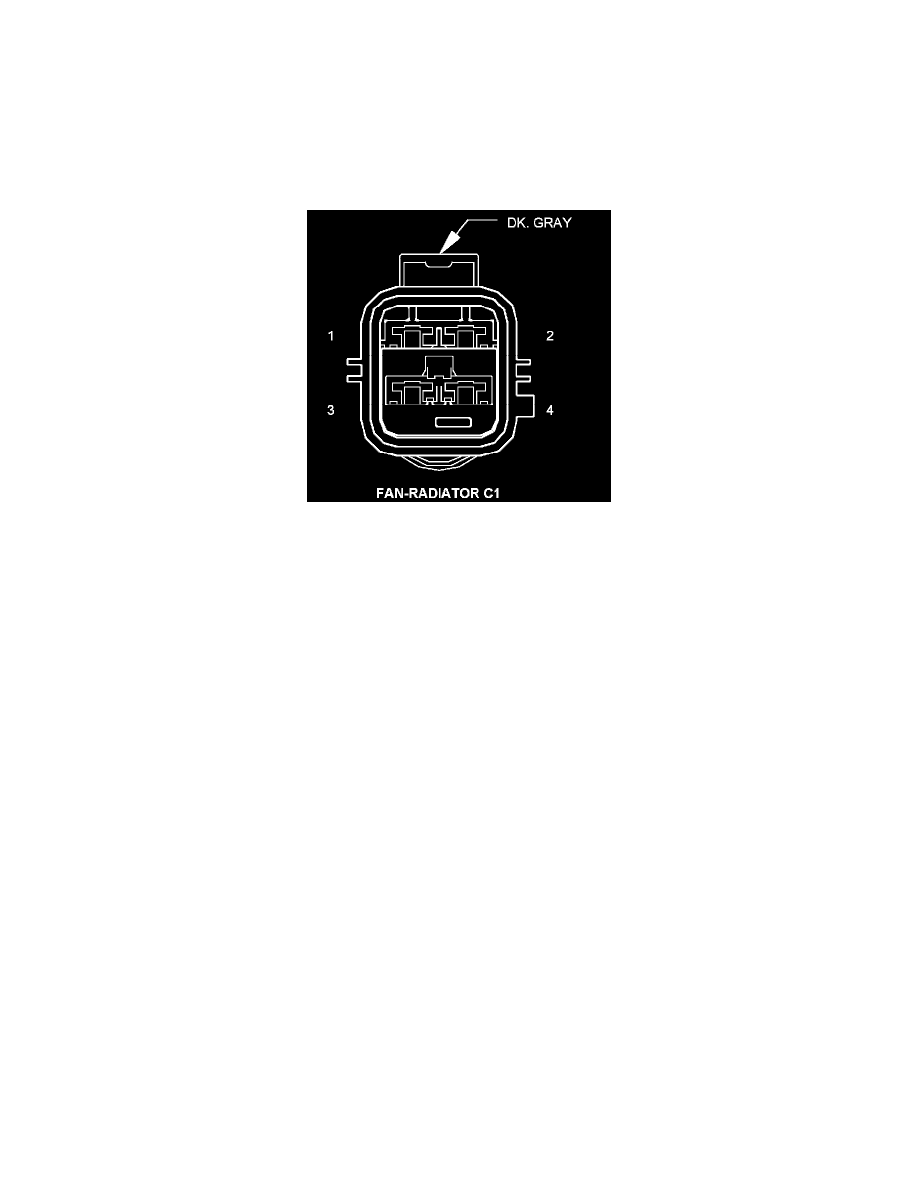

FAN-RADIATOR C1

Color :

DK. GRAY

# of pins :

4

Pin

Description

Circuit

  1

RADIATOR FAN CONTROL RELAY OUTPUTN24 12DG/DB

  2

RADIATOR FAN HIGH/LOW CONTROL FEEDN210 12DB/DG

  3

RADIATOR FAN HIGH RELAY OUTPUT

N23 10DB/DG

  4

GROUND

Z904 12BK/BR

  4

GROUND

Z901 12BK/DG

Component Location - 4
