23. Position the blend door actuator (7) onto the air distribution housing. If necessary, rotate the actuator slightly to align the splines on the actuator

output shaft with those on the blend door cam.

24. Position the mode door actuator (4) onto the air distribution housing. If necessary, rotate the actuator slightly to align the splines on the actuator

output shaft with those on the mode door cam.

25. Install the screws (2) that secure the blend door actuator to the air distribution housing. Tighten the screws to 2 Nm (17 in. lbs.).

26. Position the mode door actuator mounting bracket (6) onto the driver side of the air distribution housing (1).

27. Install the screws that secure the blend door actuator mounting bracket to the air distribution housing. Tighten the screws to 2 Nm (17 in. lbs.).

28. Position the blend door actuator (7) onto the air distribution housing. If necessary, rotate the actuator slightly to align the splines on the actuator

output shaft with those on the blend-air door linkage.

29. Install the screws (2) that secure the blend door and mode door actuators to the air distribution housing. Tighten the screws to 2 Nm (17 in. lbs.).

30. Install the air distribution housing onto the HVAC housing.

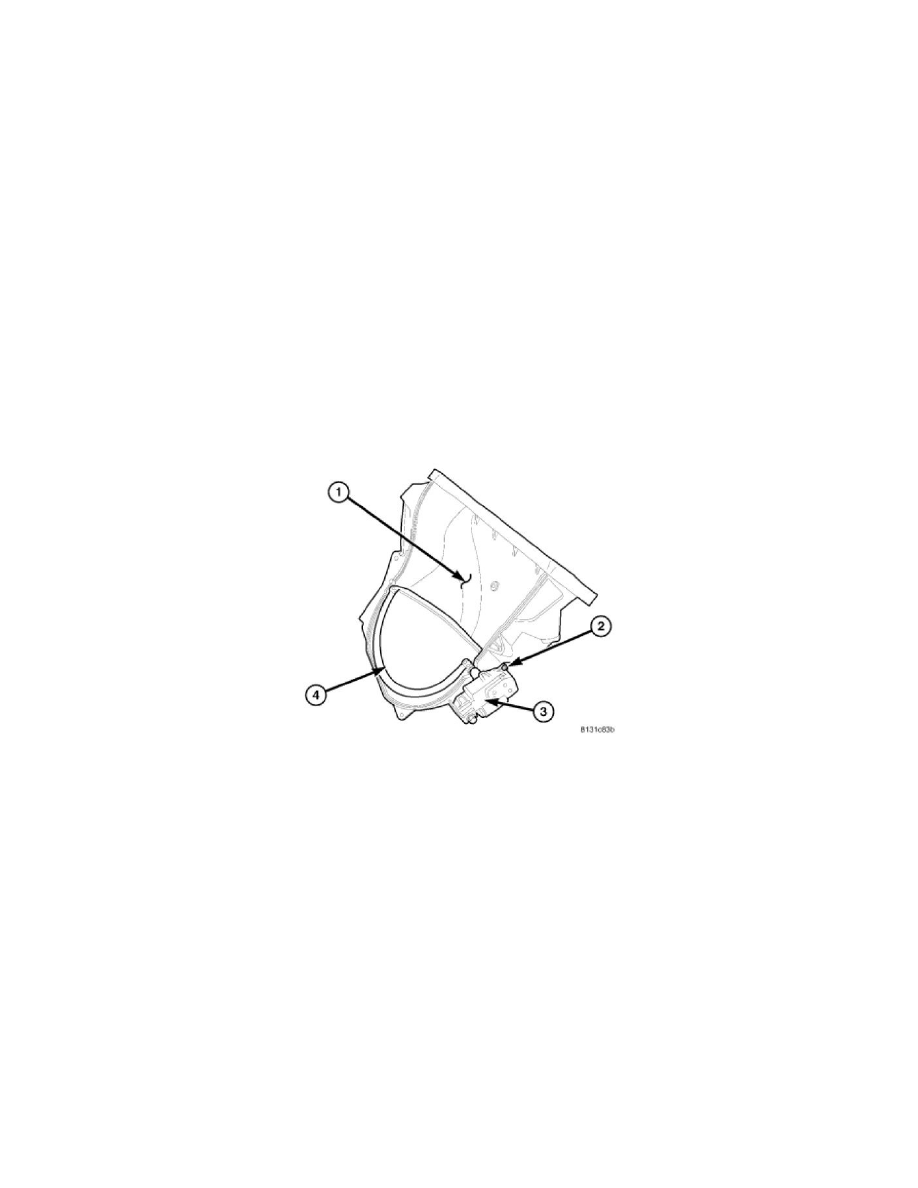

Air Inlet Housing

HOUSING-AIR INLET

NOTE:  The air inlet housing must be removed from HVAC housing and disassembled for service of the recirculation-air door.

NOTE:  LHD model shown. RHD model similar.

1. Position the recirculation-air door (4) into the air inlet housing (1).

CAUTION:  Make sure that the recirculation-air door pivot shaft is properly seated in the pivot seats located on the air inlet housing.

2. Install the recirculation door actuator (3) onto the air inlet housing. If necessary, rotate the actuator slightly to align the splines on the actuator

output shaft with those on the recirculation door pivot shaft.

3. Install the three screws (2) that secure the recirculation door actuator to the air inlet housing. Tighten the screws to 2 Nm (17 in. lbs.).

4. Install the air inlet housing onto the HVAC housing.

HVAC Housing

HOUSING-HVAC

CAUTION:  Be certain to adjust the refrigerant oil level when servicing the A/C refrigerant system. Failure to properly adjust the refrigerant
oil level will prevent the A/C system from operating as designed and can cause serious A/C compressor damage.

NOTE:  When replacing multiple A/C system components, refer to the Refrigerant Oil Capacities chart to determine how much oil should be added to
the refrigerant system.
