17. Discard the lower intake manifold gaskets.

INSTALLATION

Intake Manifold Flange Gasket Alignment

1. Install the intake manifold side gaskets. Be sure that the locator dowels are positioned in the head.
2. Peel off the protective paper (blue - rear and brown - front) and press firmly onto the block. BE SURE THE BLOCK IS OIL FREE. Aligning slots

in end seals with notches in intake manifold gaskets.

3. Insert Mopar(R) Silicone Rubber Adhesive Sealant, or equivalent, into the four comer pockets. Fill the pocket, but DO NOT overfill.
4. The lower intake manifold MUST be installed within 3 minutes of sealant application. Carefully lower intake manifold into position on the

cylinder block and heads. After intake manifold is in place, inspect to make sure seals and gaskets are in place. Finger start all the lower intake
bolts.

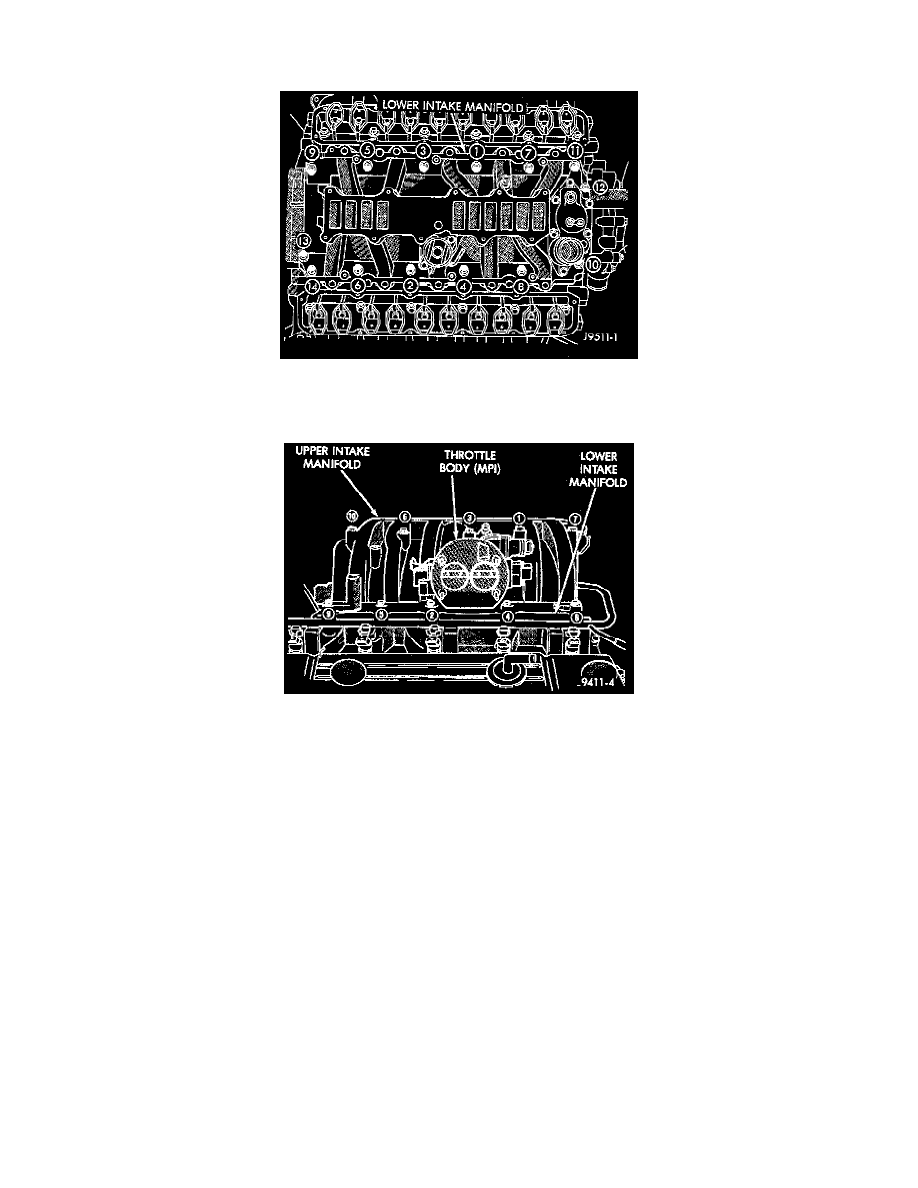

5. Tighten the lower intake manifold bolts in sequence to 54 Nm (40 ft. lbs.) torque.
6. Using a new gasket, position the upper intake manifold onto the lower intake manifold.
7. Finger start all bolts, alternate one side to the other.
8. Tighten upper intake manifold bolts in sequence to 22 Nm (16 ft. lbs.) torque.
9. Using a new gasket, install the throttle body onto the upper intake manifold. Tighten the bolts to 23 Nm (200 inch lbs.) torque.

10. Install closed crankcase ventilation and evaporation control systems.
11. Connect the heater hoses and bypass hose.
12. Connect the vacuum lines.
13. Install the coil assemblies and the ignition cables.
14. Connect the accelerator linkage and if so equipped, the speed control and transmission kickdown cables.
15. Install the fuel lines.
16. Using a new gasket, install the air cleaner housing. Tighten the nuts to 11 Nm (96 inch lbs.) torque. Install the air cleaner filter and cover.
17. Install the A/C compressor. Position the compressor brace and install the bolts. Tighten the brace bolts to 41 Nm (30 ft. lbs.) torque.
18. Install the generator. Position the generator brace and install the bolts. Tighten the brace bolts to 41 Nm (30 ft. lbs.) torque.
19. Install the accessory drive belt.
20. Fill cooling system.
21. Connect the negative cable to the battery.
