1. Position the top half of the heater-A/C housing over the bottom half£ Be certain that the mode door pivot pins are properly inserted in their pivot

holes.

2. Place the heater-A/C housing upside down on the work bench.
3. Install and tighten the screws on the bottom of the heater-A/C housing that secure the two housing halves together. Tighten the screws to 2.2 Nm

(20 in. lbs.).

4. Snap the center heat duct adaptor onto the bottom of the heater-A/C housing.
5. Slide the floor duct onto the center heat duct adaptor and secure it with a screw to the bottom of the heater-A/C housing. Tighten the mounting

screw to 2.2 Nm (20 in. lbs.).

INSTALLATION

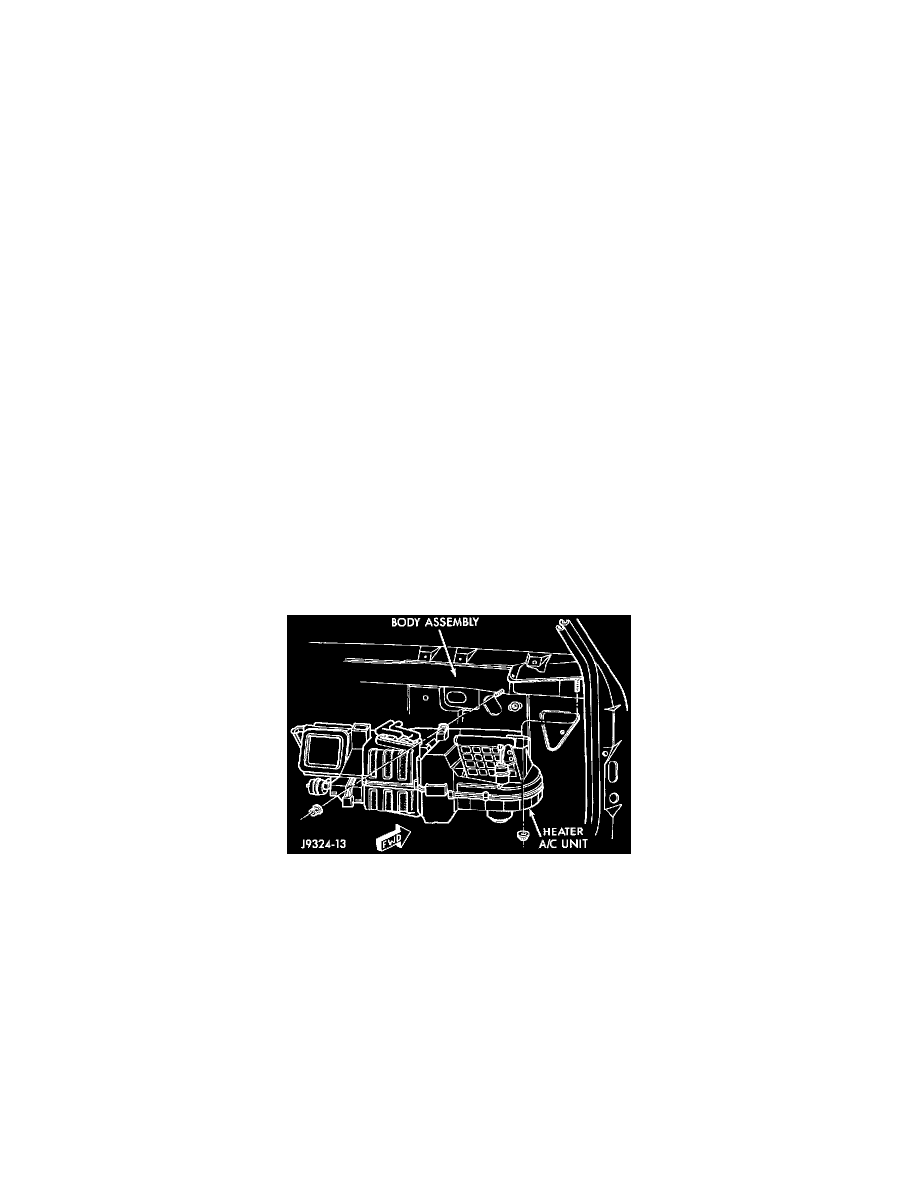

1. Position the heater-A/C housing to the dash panel be certain that the evaporator condensate drain tube and the housing mounting studs are inserted

into their correct mounting holes.

2. Install the nuts that secure the heater-A/C housing to the mounting studs on the passenger compartment side of the dash panel. Tighten the nuts to

4.5 Nm (40 in. lbs.).

3. Install and tighten the nuts onto the heater-A/C housing mounting studs on the engine compartment side of the dash panel. Tighten the nuts to 7

Nm (60 in. lbs.).

4. Unplug or remove the tape from the heater core tubes. Connect the heater hoses to the heater core tubes and fill the engine cooling system.
5. IF the vehicle is not equipped with air conditioning, go to Step 10. if the vehicle is equipped with air conditioning, unplug or remove the tape from

the accumulator inlet tube and the evaporator outlet tube fittings. Connect the accumulator inlet tube coupler to the evaporator outlet tube.

6. Unplug or remove the tape from the liquid line and the evaporator inlet tube fittings. Connect the liquid line coupler to the evaporator inlet tube.
7. Evacuate the refrigerant system. Refer to:  Heating and Air Conditioning, Service and Repair, Refrigerant System Evacuate, See: Service and

Repair/Refrigerant System Evacuate

8. Charge the refrigerant system. Refer to:  Heating and Air Conditioning, Service and Repair, Refrigerant System Charge, See: Service and

Repair/Refrigerant System Charge

9. Reinstall the PCM to the dash panel.

10. Reinstall the instrument panel in the vehicle.Refer to:  Body and Frame, Interior Trim, Dashboard/Instrument Panel, Service and Repair,

Instrument Panel Assembly Replacement, See: Body and Frame/Interior Moulding / Trim/Dashboard / Instrument Panel/Service and
Repair/Instrument Panel Assembly Replacement

11. Connect the battery negative cable.
12. Start the engine and check for proper operation of the heating and air conditioning systems.
