Hose/Line HVAC: Service and Repair
A/C Liquid Hose/Line Replacement

Any kinks or sharp bends in the refrigerant plumbing will reduce the capacity of the entire air conditioning system. Kinks and sharp bends reduce the
flow of refrigerant in the system. High pressures are produced in the refrigerant system when the air conditioning compressor is operating. Extreme care
must be exercised to make sure that each of the refrigerant system connections is pressure-tight and leak free.

WARNING:  REVIEW THE WARNINGS AND CAUTIONS BEFORE PERFORMING THE FOLLOWING OPERATION.

REMOVAL
1. Disconnect and isolate the battery negative cable.
2. Recover the refrigerant from the refrigerant system. Refer to:  Heating and Air Conditioning, Service and Repair, Refrigerant Recovery, See:

Heating and Air Conditioning/Service and Repair/Refrigerant Recovery

3. Disconnect the liquid line refrigerant line couplers at the condenser outlet and the evaporator inlet. Install plugs in, or tape over all of the opened

refrigerant line fittings.

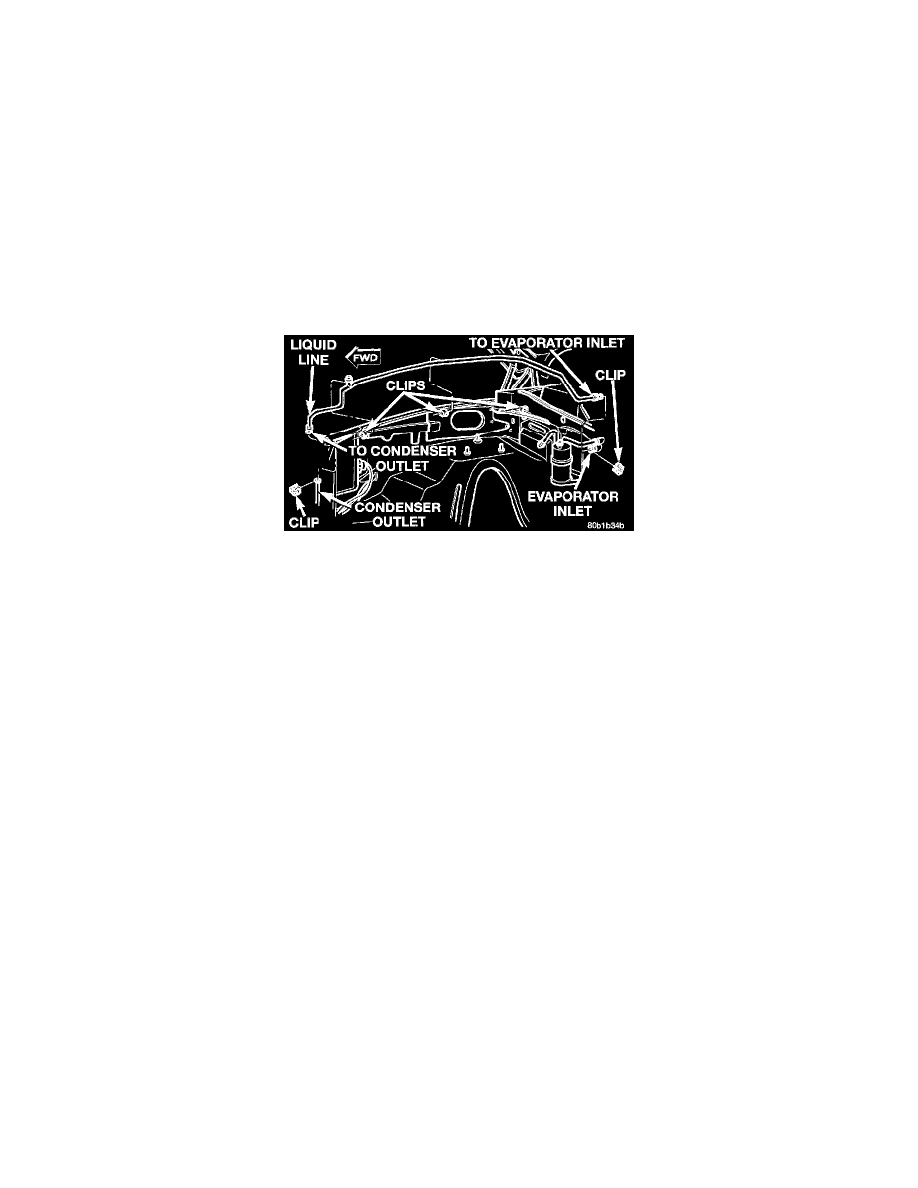

Liquid Line Remove/Install

4. Disengage any clips that secure the liquid line to the inner fender shield and the dash panel.
5. Remove the liquid line from the vehicle.

INSTALLATION
1. Install the liquid line into any clips on the inner fender shield and the dash panel.
2. Remove the tape or plugs from the refrigerant line fittings on the liquid line, the condenser outlet, and the evaporator inlet. Connect the liquid line

to the condenser and the evaporator.

3. Connect the battery negative cable.
4. Evacuate the refrigerant system. Refer to:  Heating and Air Conditioning, Service and Repair, Refrigerant System Evacuate, See: Heating

and Air Conditioning/Service and Repair/Refrigerant System Evacuate

5. Charge the refrigerant system. Refer to:  Heating and Air Conditioning, Service and Repair, Refrigerant System Charge, See: Heating and

Air Conditioning/Service and Repair/Refrigerant System Charge
