Ring Gear: Service and Repair
Front

NOTE:  The ring and pinion gears are service in a matched set. Do not replace the ring gear without replacing the pinion gear,

REMOVAL

1. Remove differential from axle housing.

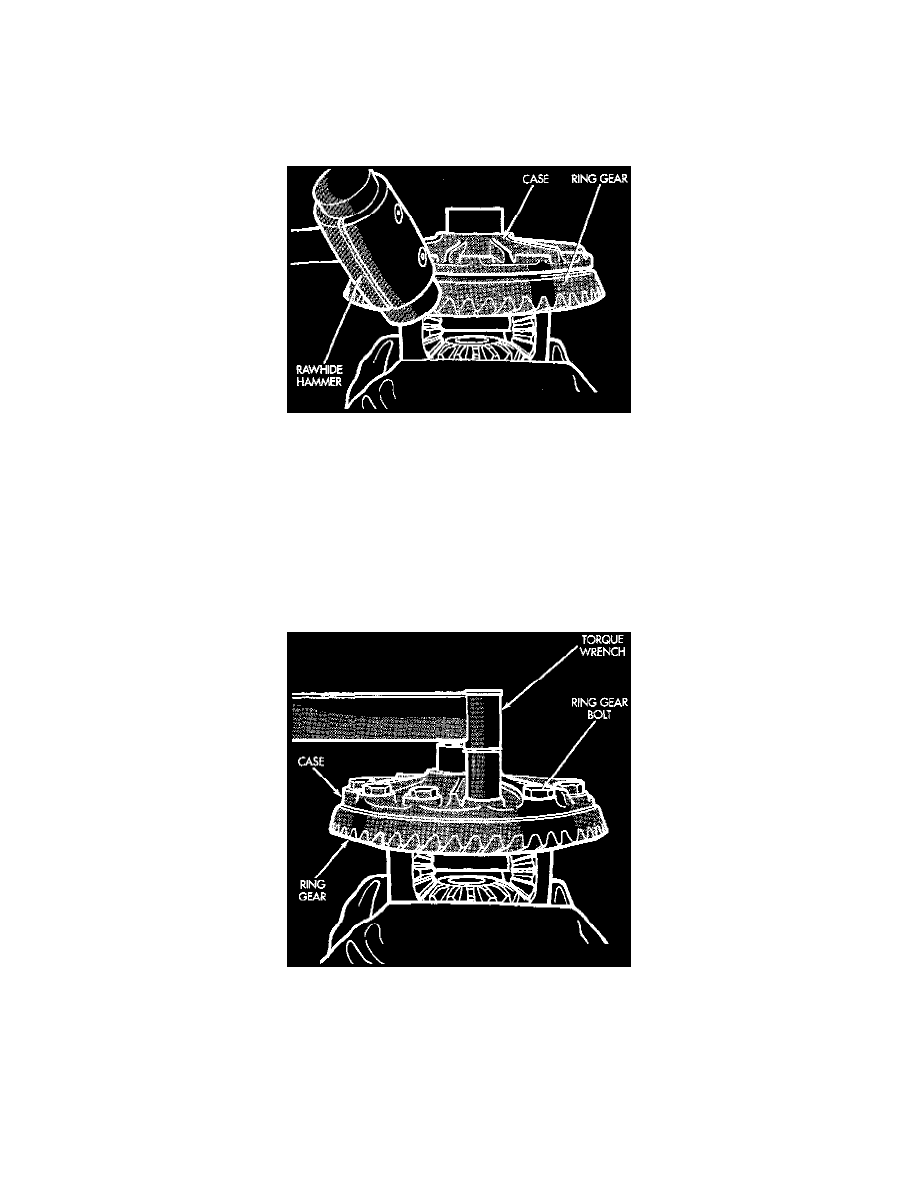

Ring Gear Removal

2. Place differential case in a suitable vise with soft metal jaw protectors.
3. Remove bolts holding ring gear to differential case.
4. Using a soft hammer, drive ring gear from differential case.

INSTALLATION

CAUTION:  Do not reuse the bolts that held the ring gear to the differential case. The bolts can fracture causing extensive damage.

1. Invert the differential case and start two ring gear bolts. This will provide case-to-ring gear bolt hole alignment.

Ring Gear Bolt Installation

2. Install new ring gear bolts and alternately tighten to 95 - 122 Nm (70 - 90 ft. lbs.) torque for 216 FBI axles and 163 - 190 Nm (120-140 ft. lbs.)

for 248 FBI axles.

3. Install differential in axle housing and verify gear mesh and contact pattern.
