Dodge Workshop Service and Repair Manuals

Seals and Gaskets: Service and Repair

REMOVAL

1. On 4X2 vehicles, remove the propeller shaft.
2. On 4X4 vehicles, remove the transfer case.

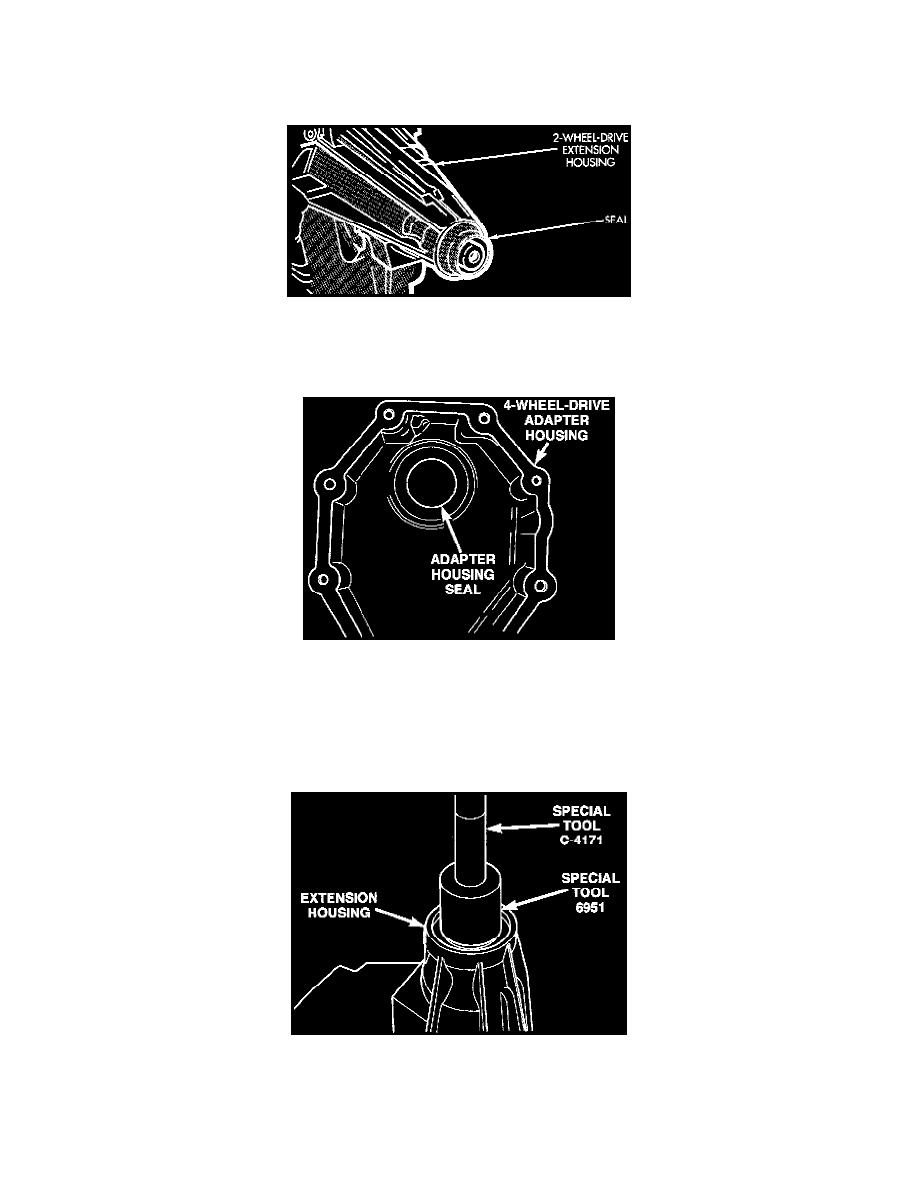

Extension Housing And Sal (2-Wheel Drive Models)

3. On light duty 4X2 vehicles, remove extension housing seal using Remover C-3985-B.
4. On heavy duty 4X2 vehicles, remove extension housing seal with a suitable pry tool or a slide hammer mounted screw.

Adapter Housing (4-Wheel Drive Models)

5. On 4X4 vehicles, use a suitable pry tool, or a slide hammer mounted screw, to remove the adapter housing seal.
6. On light duty transmissions, remove the extension housing bushing with Remover 6957.
7. On heavy duty transmissions, remove the extension housing bushing with Remover 8155.

INSTALLATION

Install Extension Housing Bushing

1. On light duty transmissions, install the extension housing bushing with Installer 6951 and Handle C-4171.
2. On heavy duty transmissions, install the extension housing bushing with Installer 8156 and Handle C-4171.
