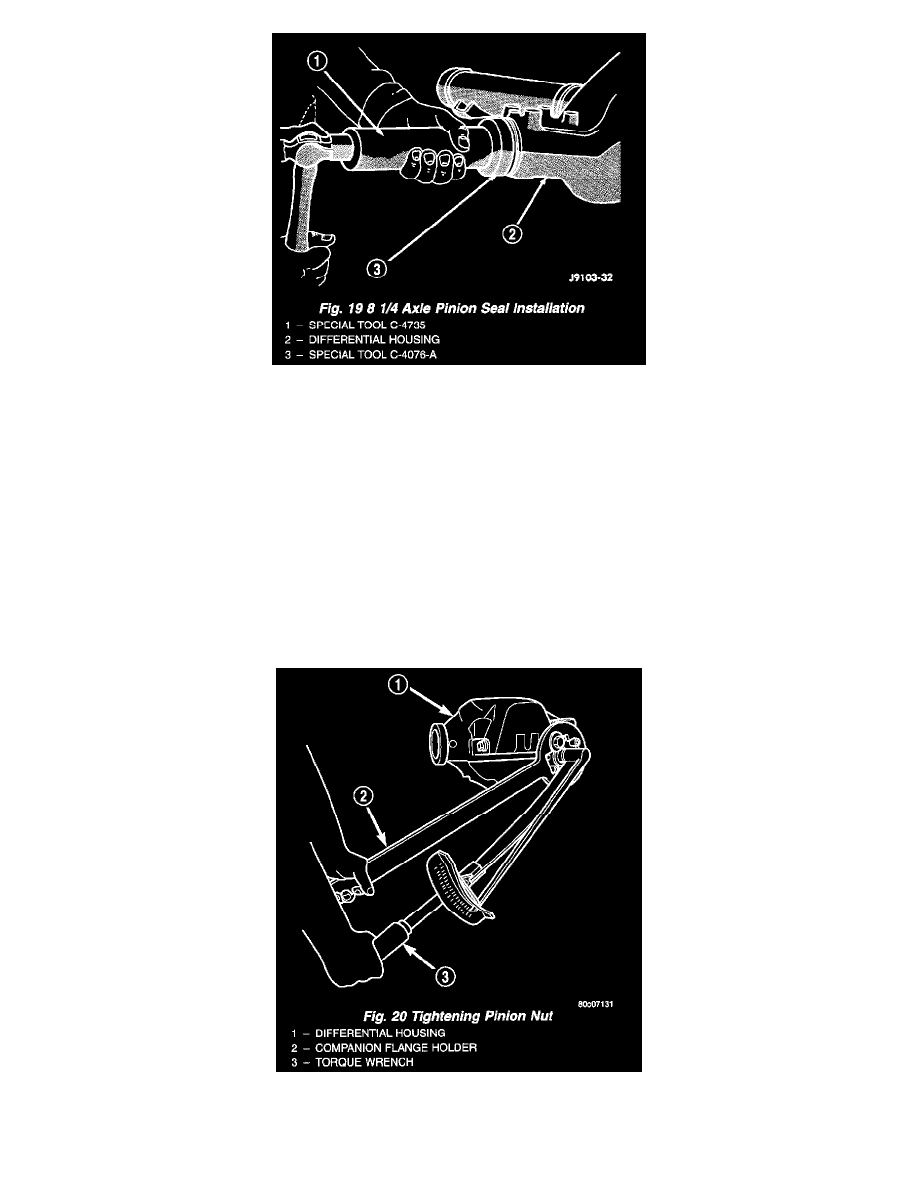

Fig. 19

5. Install the new pinion seal with Installer C-4076-B and Handle C-4735-1 for 8 1/4 axles (Fig. 19) and Installer C-3860-A and Handle C-4171 for 9

1/4 axles.

NOTE:  The seal is correctly installed when the seal flange contacts the face of the differential housing.

6. Position the companion flange on the end of the shaft with the reference marks aligned.
7. Install socket head bolts into two of the threaded holes in the companion flange, 180° apart.
8. Position Holder 6719 against the companion flange and install a hex head bolt and washer into one of the remaining threaded holes. Tighten the

bolt and washer so that the Holder 6719 is held to the flange.

9. Seat companion flange on pinion shaft with Installer C-3718 and Holder 6719.

10. Remove the Installer C-3718 and install the pinion washer and a new pinion nut. The convex side of the washer must face outward.

CAUTION:  Do not exceed the minimum tightening torque when installing the companion flange retaining nut at this point. Damage to
collapsible spacer or bearings may result.

Fig. 20

11. Hold companion flange with Holder 6719 and tighten the pinion nut to 285 Nm (210 ft. lbs.) (Fig. 20). Rotate pinion several revolutions to ensure
