Housing Assembly HVAC: Overhaul

The heater-A/C housing assembly must be removed from the vehicle and disassembled for service access of the heater core, evaporator coil, and each of
the various mode control doors.  See: Removal and Replacement

WARNING:  ON VEHICLES EQUIPPED WITH AIRBAGS, REFER TO AIRBAGS AND SEAT BELTS/AIRBAGS BEFORE
ATTEMPTING ANY STEERING WHEEL, STEERING COLUMN, OR INSTRUMENT PANEL COMPONENT DIAGNOSIS OR SERVICE.
FAILURE TO TAKE THE PROPER PRECAUTIONS COULD RESULT IN ACCIDENTAL AIRBAG DEPLOYMENT AND POSSIBLE
PERSONAL INJURY.

DISASSEMBLY

1. Place the heater-A/C housing upside down on a work bench.
2. Remove the screw that secures the floor duct to the bottom of the heater-A/C housing and slide the floor duct off of the center heat duct adaptor.
3. Unsnap the center heat duct adaptor from the bottom of the heater-A/C housing and remove the screw that was hidden by the adaptor.
4. Remove the remaining screws on the bottom of the heater-A/C housing that secure the two housing halves together.
5. Place the heater-A/C housing right side up on the work bench.
6. Separate the top half of the heater-A/C housing from the bottom half and set it aside.

ASSEMBLY

1. Position the top half of the heater-A/C housing over the bottom half. Be certain that the mode door pivot pins are properly inserted in their pivot

holes.

2. Place the heater-A/C housing upside down on the work bench.
3. Install and tighten the screws on the bottom of the heater-A/C housing that secure the two housing halves together. Tighten the screws to 2.2 Nm

(20 in. lbs.).

4. Snap the center heat duct adaptor onto the bottom of the heater-A/C housing.
5. Slide the floor duct onto the center heat duct adaptor and secure it with a screw to the bottom of the heater-A/C housing. Tighten the mounting

screw to 2.2 Nm (20 in. lbs.).

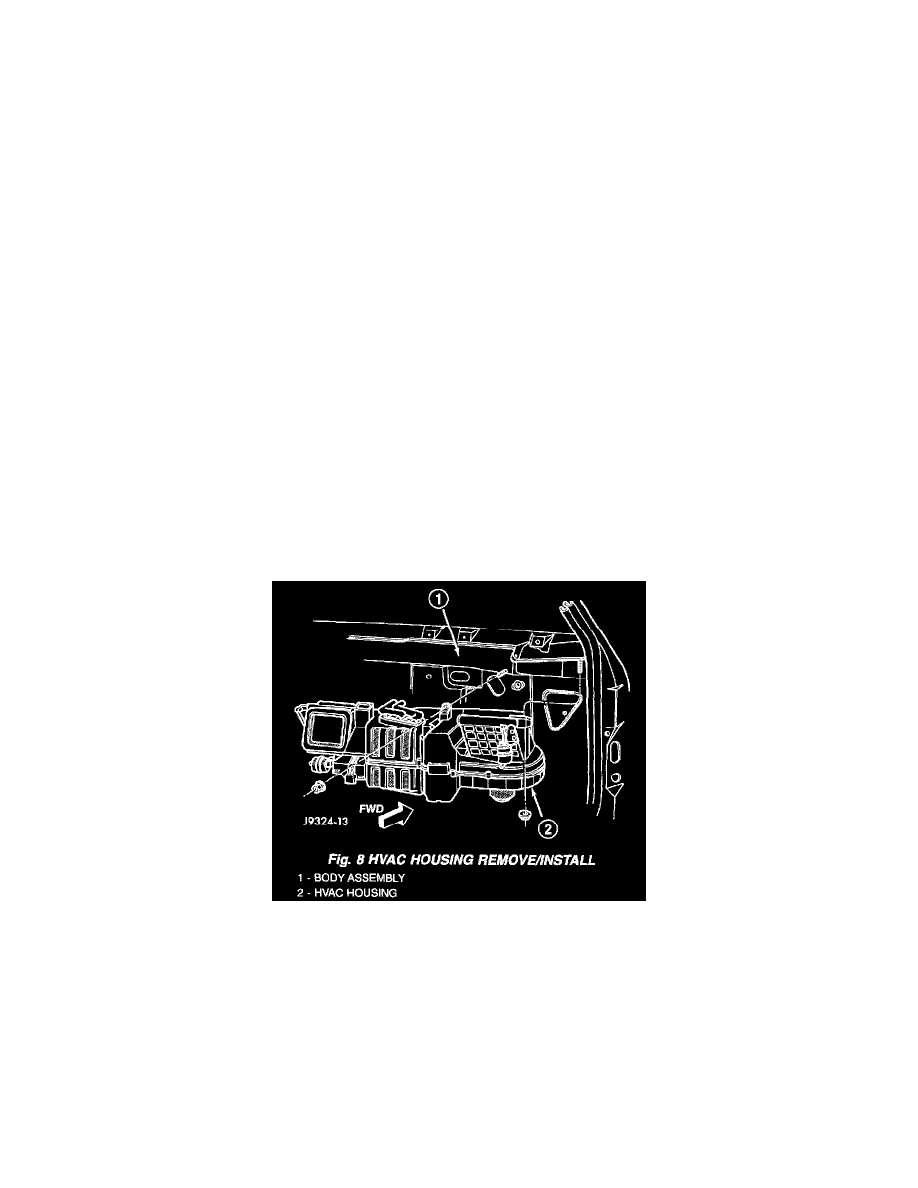

6. Reinstall the heater-A/C housing in the vehicle.  See: Removal and Replacement
