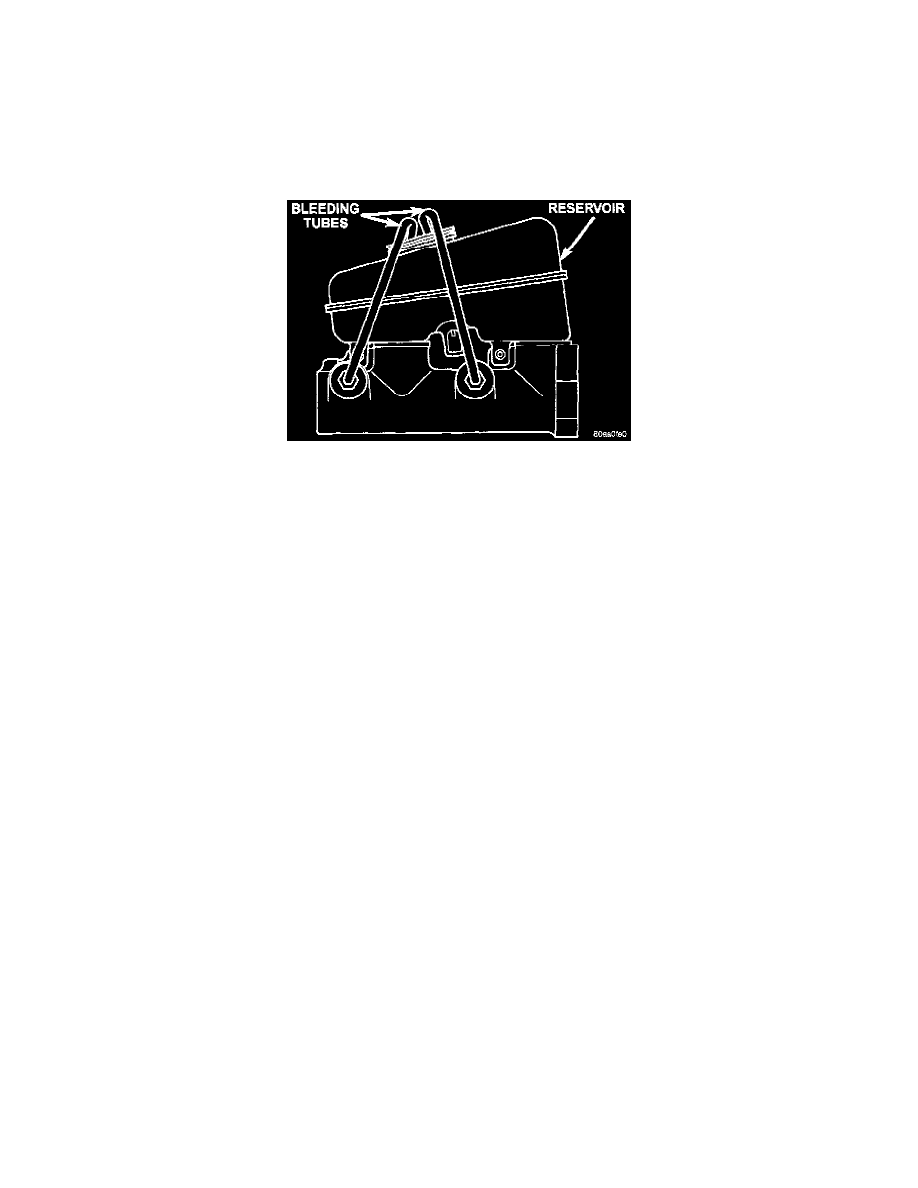

Master Cylinder Bleeding|Page 1303 > < Master Cylinder Bleeding
Page 1
background image

Brake Bleeding: Service and Repair
Base Brake System

OVERVIEW

Use Mopar brake fluid, or an equivalent quality fluid meeting SAE J1703-F and DOT 3 standards only. Use fresh, clean fluid from a sealed container
at all times.
Do not pump the brake pedal at any time while bleeding. Air in the system will be compressed into small bubbles that are distributed throughout the
hydraulic system. This will make additional bleeding operations necessary.
Do not allow the master cylinder to run out of fluid during bleed operations. An empty cylinder will allow additional air to be drawn into the system.
Check the cylinder fluid level frequently and add fluid as needed.
Bleed only one brake component at a time in the following sequence:
-

Master Cylinder

-

Combination Valve

-

Rear Antilock Valve

-

Right Rear Wheel

-

Left Rear Wheel

-

Right Front Wheel

-

Left Front Wheel

MANUAL BLEEDING

1. Remove reservoir filler caps and fill reservoir.
2. If calipers, or wheel cylinders were overhauled, open all caliper and wheel cylinder bleed screws. Then close each bleed screw as fluid starts to

drip from it. Top off master cylinder reservoir once more before proceeding.

3. Attach one end of bleed hose to bleed screw and insert opposite end in glass container partially filled with brake fluid. Be sure end of bleed hose is

immersed in fluid.

4. Open up bleeder, then have a helper press down the brake pedal. Once the pedal is down close the bleeder. Repeat bleeding until fluid stream is

clear and free of bubbles. Then move to the next wheel.

PRESSURE BLEEDING

If pressure bleeding equipment will be used, the front brake metering valve will have to be held open to bleed the front brakes. The valve stem is
located in the forward end or top of the combination valve.
The stem must either be pressed inward, or held outward slightly. A spring clip tool or helper is needed to hold the valve stem in position.
Follow the manufacturers instructions carefully when using pressure equipment. Do not exceed the tank manufacturers pressure recommendations.
Generally, a tank pressure of 15-20 psi is sufficient for bleeding.
Fill the bleeder tank with recommended fluid and purge air from the tank lines before bleeding.
Do not pressure bleed without a proper master cylinder adapter. The wrong adapter can lead to leakage, or drawing air back into the system. Use
adapter provided with the equipment or Adapter 6921.
