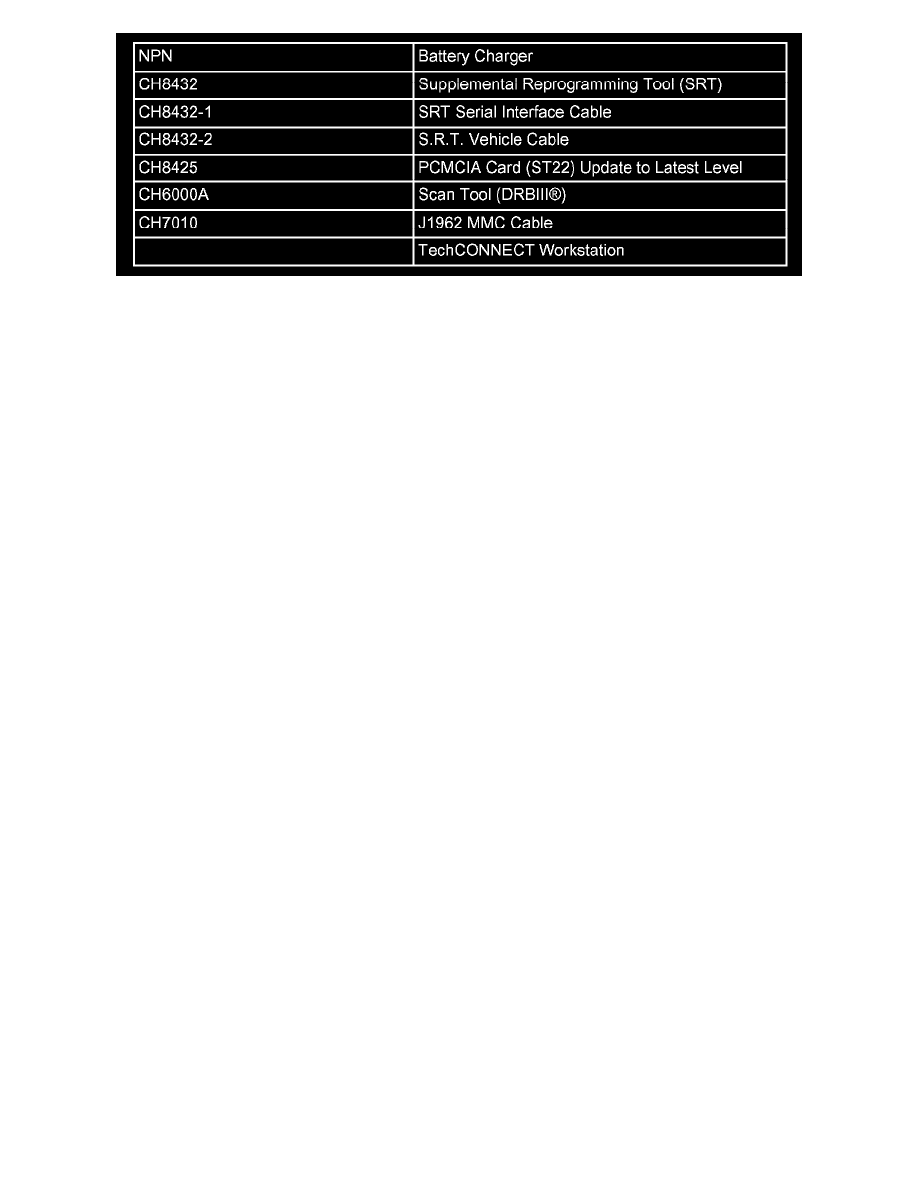

SPECIAL TOOLS/EQUIPMENT REQUIRED:

REPAIR PROCEDURE

NOTE:

When first operating a brand new S.R.T., error messages will occur before PCM/TCM software is loaded into memory ("Download Error
Reconnect/Retry" - will be displayed on the screen). Software must be downloaded from TechTOOLS before the S.R.T. will be functional. This error
will no longer display after the first download of vehicle software.

TechTOOLS TO S.R.T. SOFTWARE DOWNLOAD PROCEDURE

1.

Open the hood, install a battery charger and verify that charging rate provides approximately 13.5 volts.

2.

Perform a module scan of the vehicle you are working on to determine the current level Part Number of the PCM/TCM. This part number will be
needed at a later point in this procedure to help identify the correct software to download from TechTOOLS. The S.R.T. or DRBIII(R) w/CH8425
PCMCIA card can be used to ID the controller.

3.

Log on to DealerCONNECT and navigate to TechTOOLS located within the Service tab.

4.

Connect the S.R.T. to a vehicle using the vehicle interface cable (CH8432-2). The S.R.T. receives power from the vehicle through the 16-way data
link connector.

NOTE:

As an alternate power source, the D.A.R.T. (Diagnostic and Reprogramming Tool) power supply cable p/n 0T237497 can be optionally used to
power the S.R.T. with the DRB III/CoPilot power supply. This option is useful when downloading software and taking the S.R.T. to a remote
location for vehicle reprogramming.

5.

Connect the S.R.T. to the DealerCONNECT client using the serial interface cable (CH8432-1). The S.R.T. receives vehicle re-programming files
from TechTOOLS through this cable.

6.

Use the "Device Options" tab found in TechTOOLS and select Corn Port to SRI. Follow any screen prompts to RELAUNCH TechTOOLS as
necessary.

7.

Identify the vehicle by using the YME (Year/Model/Engine) selection in TechTOOLS.

NOTE:

TechTOOLS cannot automatically read vehicle information (VIN) from these models.

8.

Select the "Show Updates" button in TechTOOLS.

9.

TechTOOLS will list the part numbers and descriptions of software available for download into the S.R.T. based on the YME you selected.

NOTE:

Software availability will always be referenced by a Service Bulletin.

10.

Select the appropriate software (based on Part Number recorded in step 2) for download into the S.R.T.

11.

Select the "Download to S.R.T." button in the TechTOOLS screen.

12.

Follow any prompts seen on TechTOOLS or the S.R.T. screen.
