Housing Assembly HVAC: Overhaul

HVAC HOUSING

DISASSEMBLY

1. Disconnect recirculation actuator wiring connector.
2. Remove recirculation housing mounting screws from the HVAC housing.
3. Remove recirculation housing from HVAC housing.

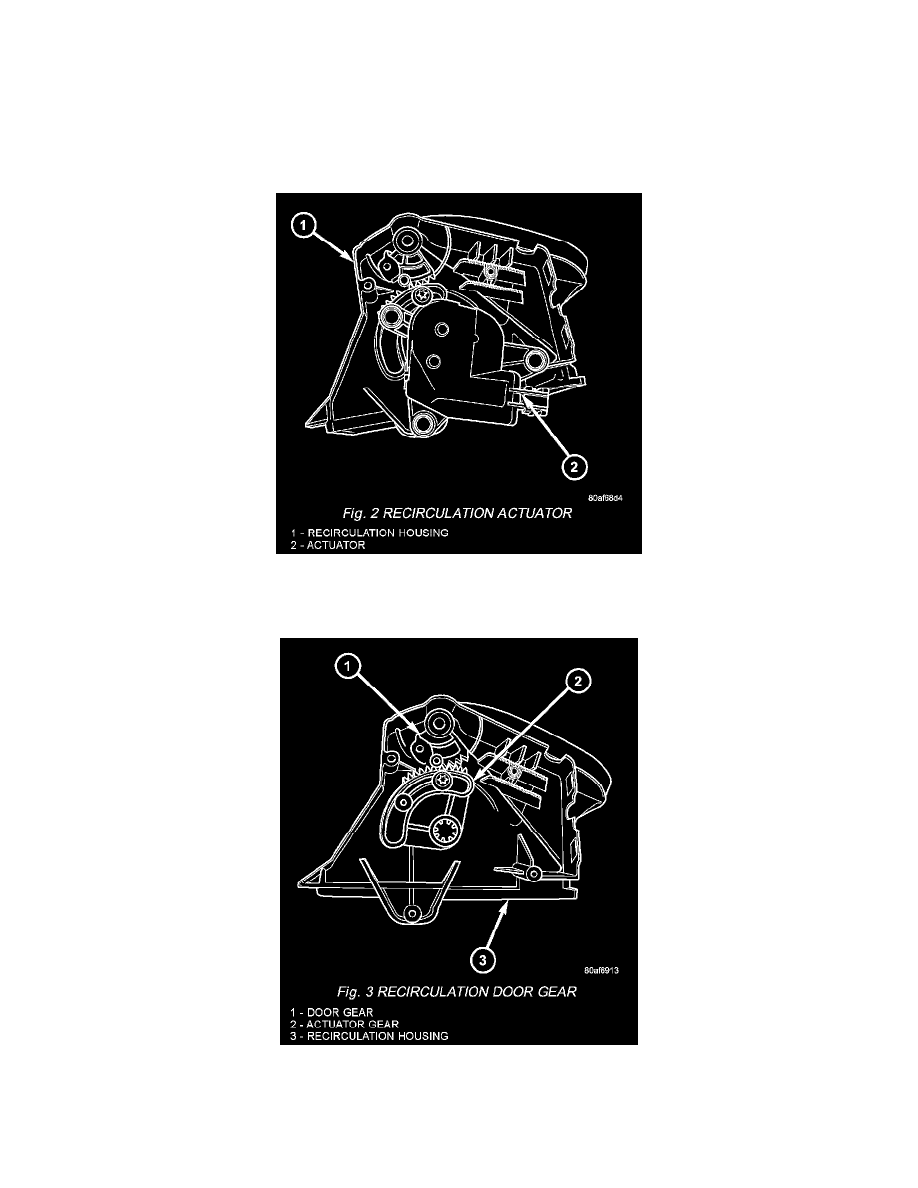

Recirculation Actuator

4. Remove recirculation actuator mounting screws and remove actuator.

Recirculation Door Gear

5. Remove recirculation actuator gear mounting screw and remove gear.
