Hydraulic Control Assembly - Antilock Brakes: Service and Repair

1. Drain brake fluid from master cylinder fluid reservoir.
2. Remove lefthand fender inner splash shield.

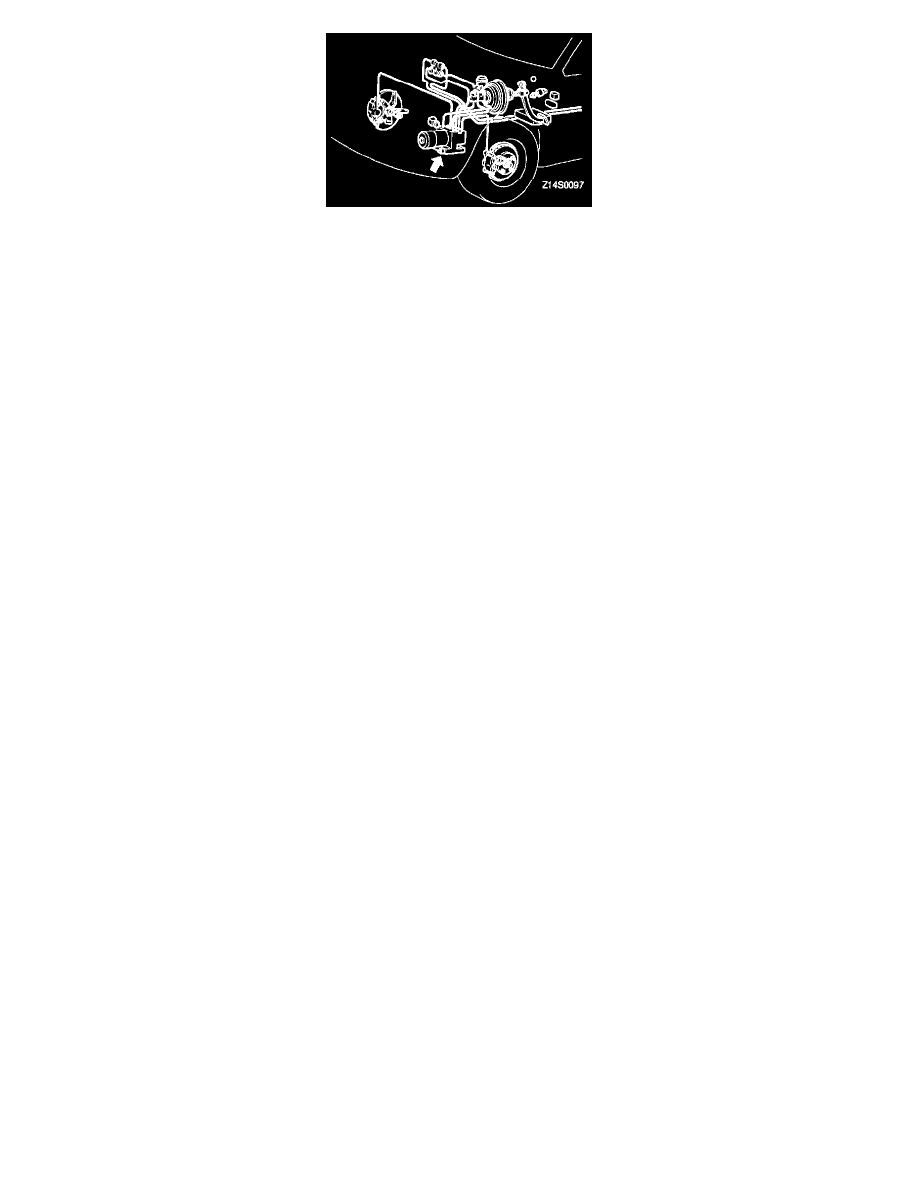

Fig 96 Hydraulic Unit Removal

3. Remove hydraulic unit as shown.
4. Reverse procedure to install, torque hydraulic brake line fittings to 11 ft. lbs. and bleed brake system as described under Hydraulic System

/Service and Repair.
