Ford Workshop Service and Repair Manuals

Tie Rod End: Service and Repair
Outer

Removal

Removal

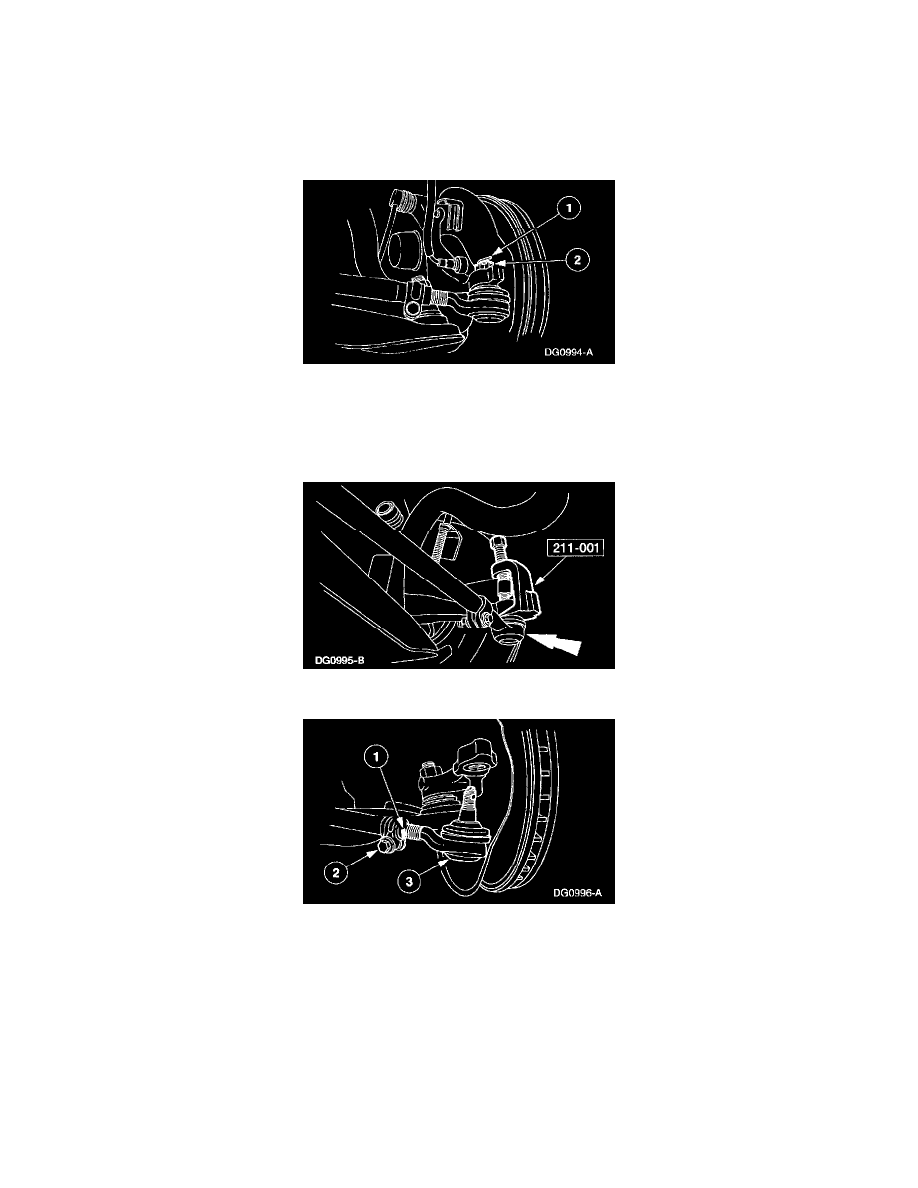

1. Raise and support the vehicle.

2. Note:  Both the left side and the right side outer tie-rod ends are removed the same way. Only the left side is shown.

Remove the nut.
1

Remove the cotter pin.

2

Remove the nut.

3. Using the special tool, remove the tie-rod end from the front wheel spindle.

4. Note:  Count the number of threads on the old tie-rod end from the end of the shaft to the scribe mark. This is the number of threads that the

tie-rod end should be installed into the front wheel spindle tie-rod adjusting sleeve.

Remove the outer tie-rod end from the front wheel spindle tie rod adjusting sleeve.
1

Scribe a mark into the threads on the tie-rod end where shown.

2

Loosen the nut and bolt.

3

Remove the tie-rod end.

Installation

Installation
