Alignment: Description and Operation

Wheel Alignment Angles

The vehicle caster and camber correction requirements are factory-determined. Adjusters are available to correct a caster/camber measurement that
does not meet specification. Before changing the production caster/camber adjuster, thoroughly inspect the suspension system to locate worn or
damaged components that may have caused the setting to change.

Camber

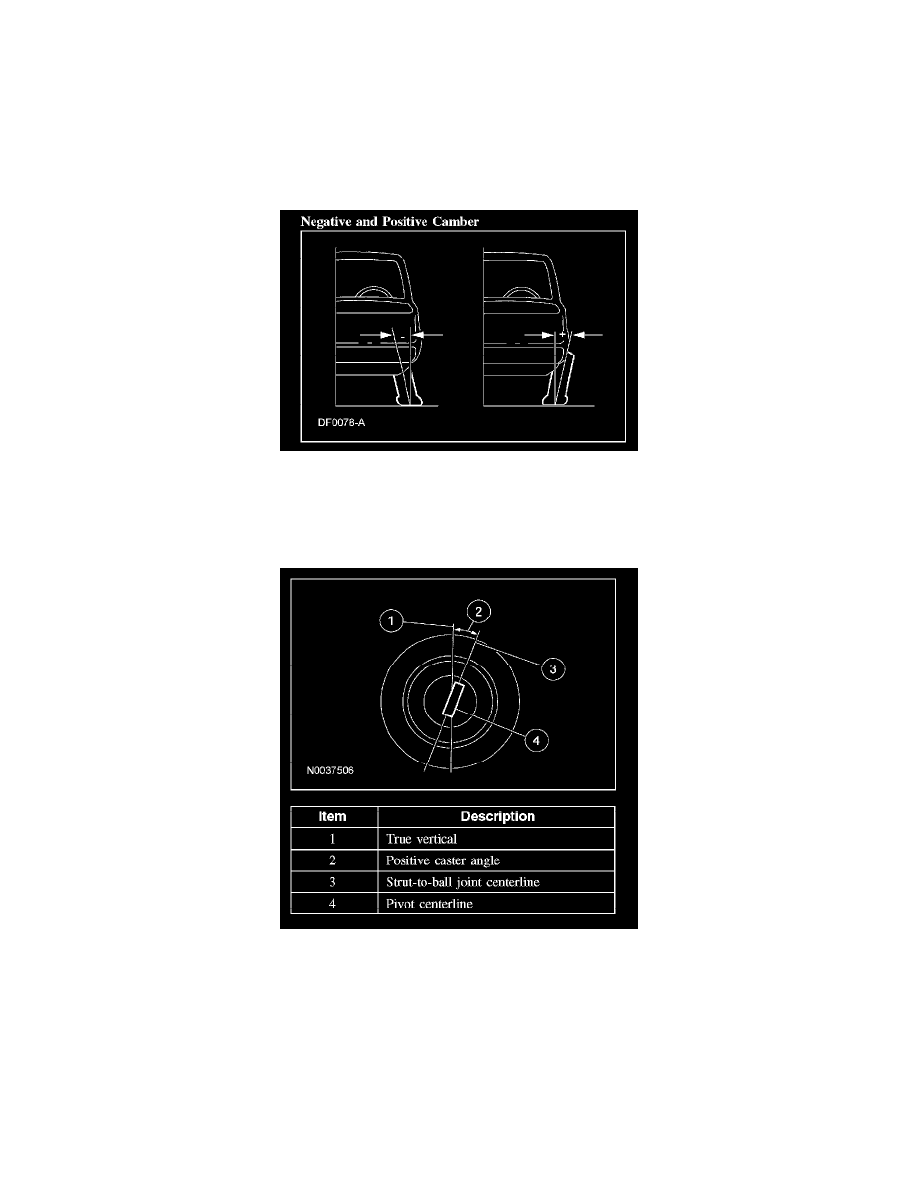

Negative and Positive Camber

Negative and Positive Camber

Camber is the vertical tilt of the wheel when viewed from the front. Camber can be positive or negative and has a direct effect on tire wear.

Caster

Caster

Caster is the deviation from vertical of an imaginary line drawn through the ball joints when viewed from the side. The caster specifications will give
the vehicle the best directional stability characteristics when loaded and driven. The caster setting is not related to tire wear.

Toe

Positive Toe (Toe In)
