Signature PIP

SIGNATURE PIP

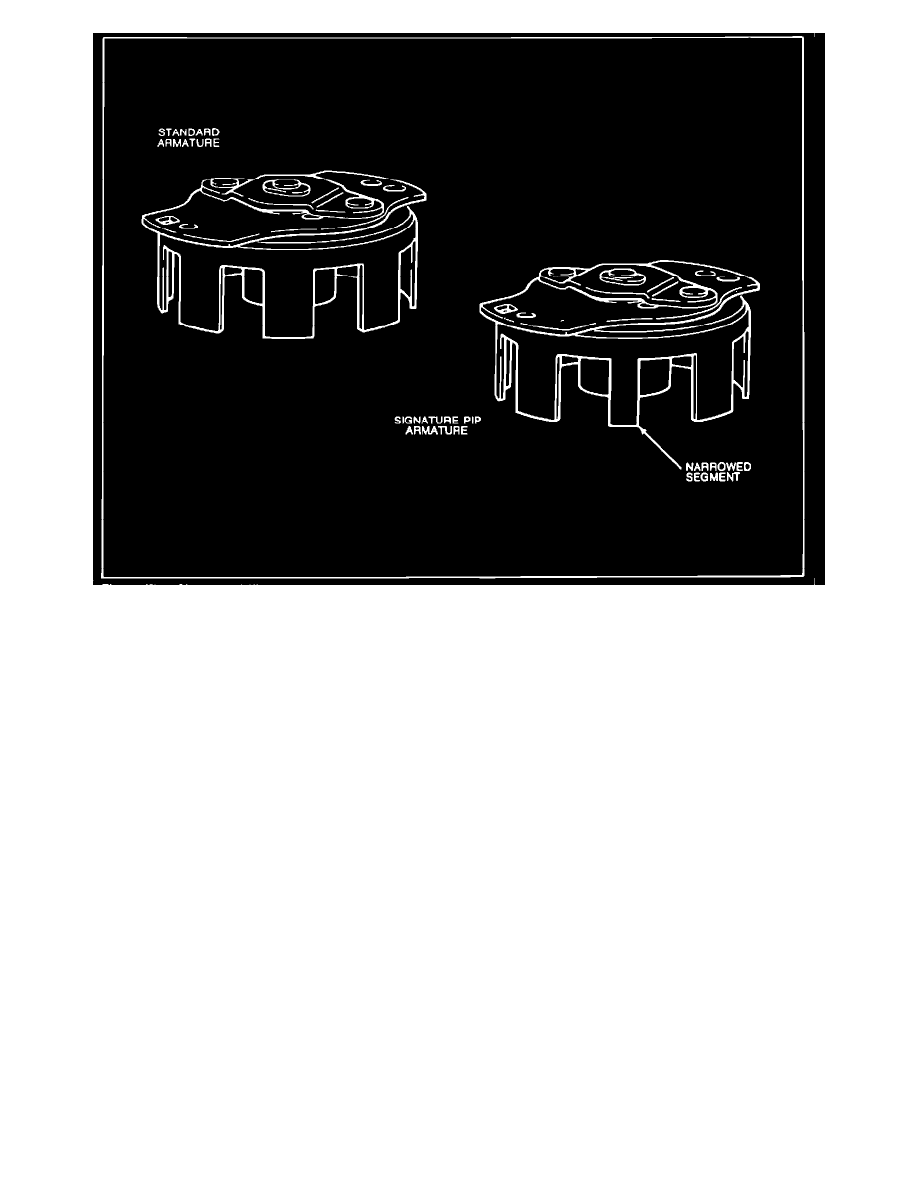

Some Electronic Engine Control (EEC) vehicles are equipped with a signature profile ignition pickup signal. The regular type armature used for the PIP
signal has the same size tabs and windows. In a signature PIP signal armature, one of the tabs is narrower than the others. The narrower tab provides a
different signal to the ECA when it passes through the Hall Effect switch. When the ECA sees the narrow tab it knows when to properly pulse the fuel
injectors. This system is used on cars and trucks where the ECA needs to know when to pulse certain injectors. For example, on sequential electronic fuel
injection (SEFI) systems, each injector is pulsed to coincide with its intake valve opening. With the signature PIP, the ECA knows when the No. 1
cylinder needs to be supplied with fuel.
