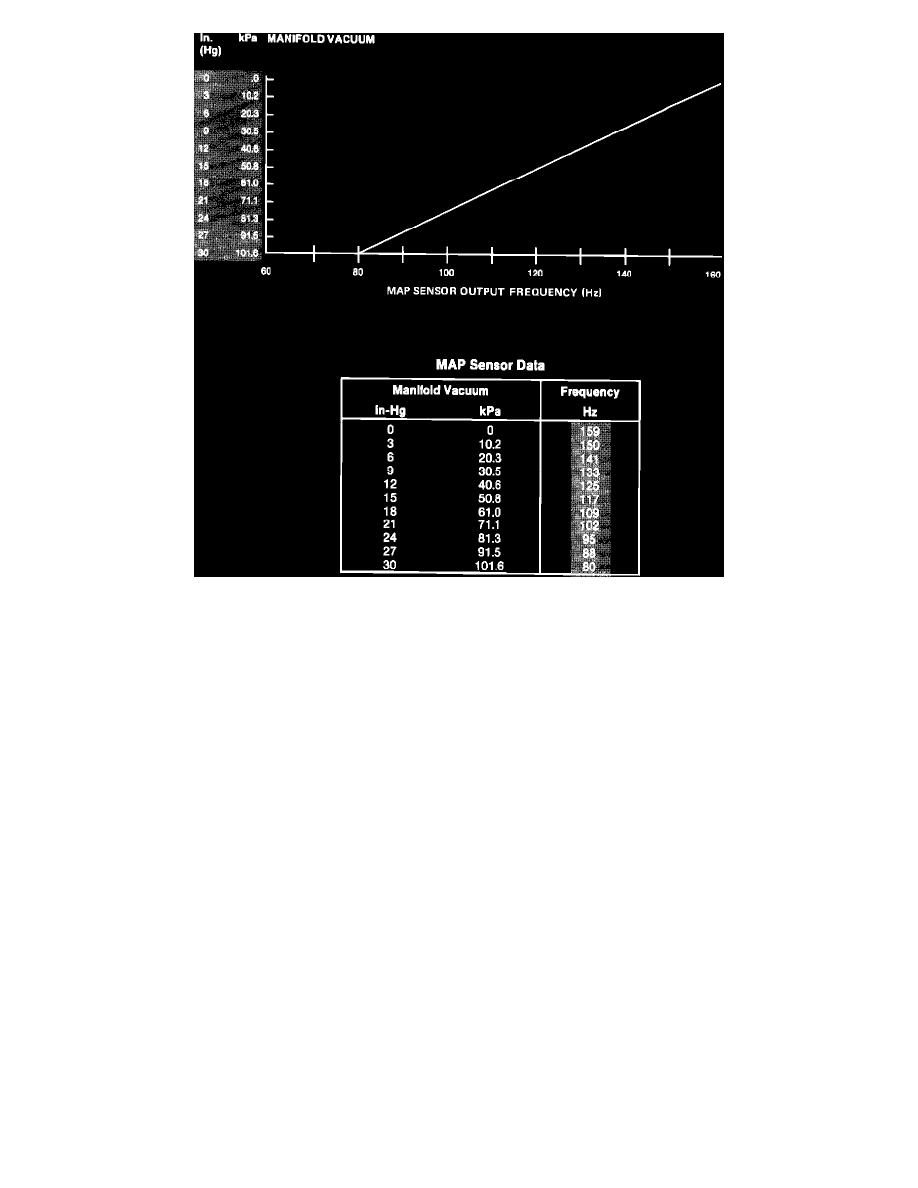

MAP Sensor Graph

NOTE:

MAP sensor output frequency versus manifold vacuum data is based on 30.0 in-Hg barometric pressure.

1989
17-68

EEC-IV - Pinpoint Tests - All Vehicles

Manifold Absolute Pressure (MAP)/

Barometric Pressure (BP) Sensor
Pinpoint

Test
DF
