GMC Workshop Service and Repair Manuals

Steering Damper: Service and Repair

Steering Linkage Shock Absorber Replacement

Special Tools

J 24319-B  Steering Linkage and Tie Rod Puller

Removal Procedure

1. Remove the engine shield, if equipped. Refer to Engine Shield Replacement   (See: Body and Frame/Frame/Skid Plate/Service and Repair/Engine

Shield Replacement).

Note:  Discard the steering linkage shock absorber nut.

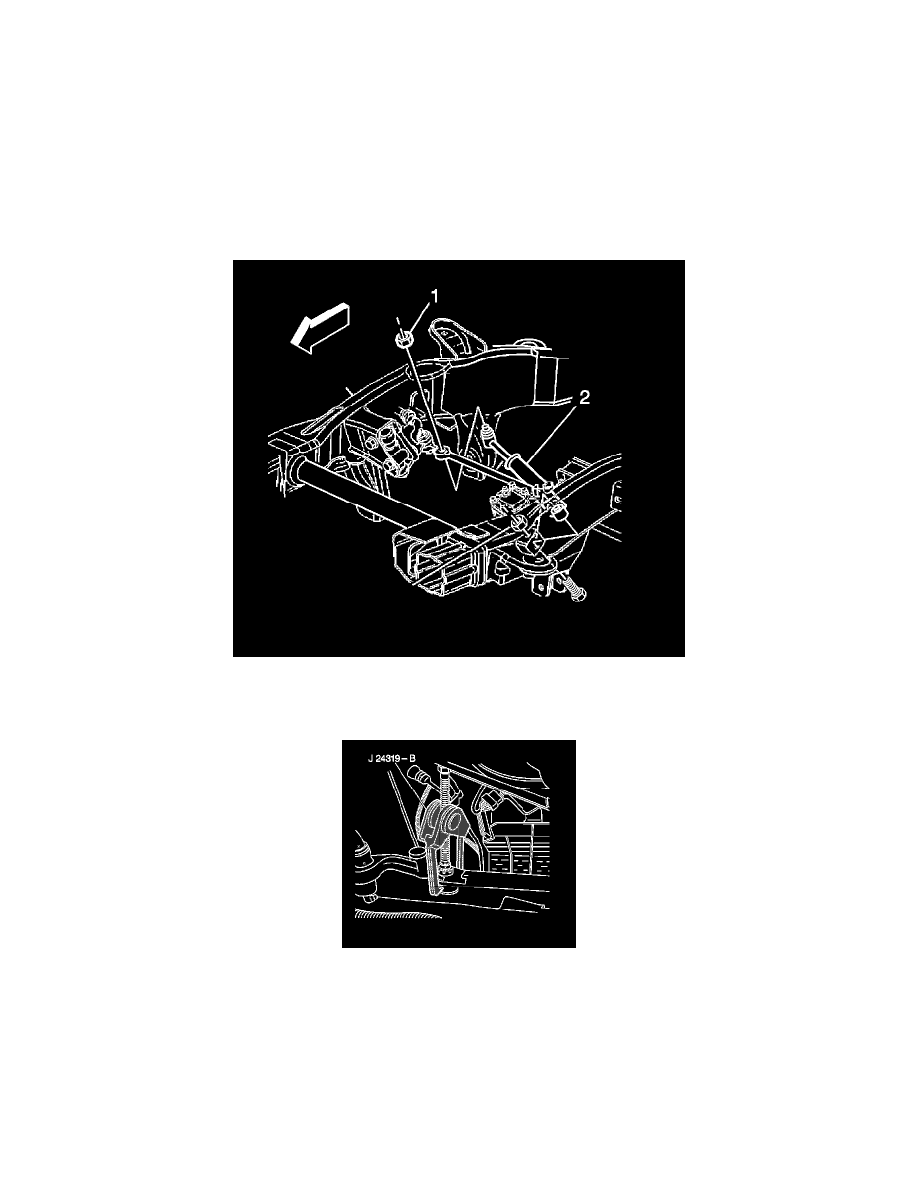

2. Remove the steering linkage shock absorber nut (1) from the steering linkage shock absorber (2).

3. Remove the steering linkage shock absorber from the relay rod using puller J 24319-B  .
