Countershaft: Specifications

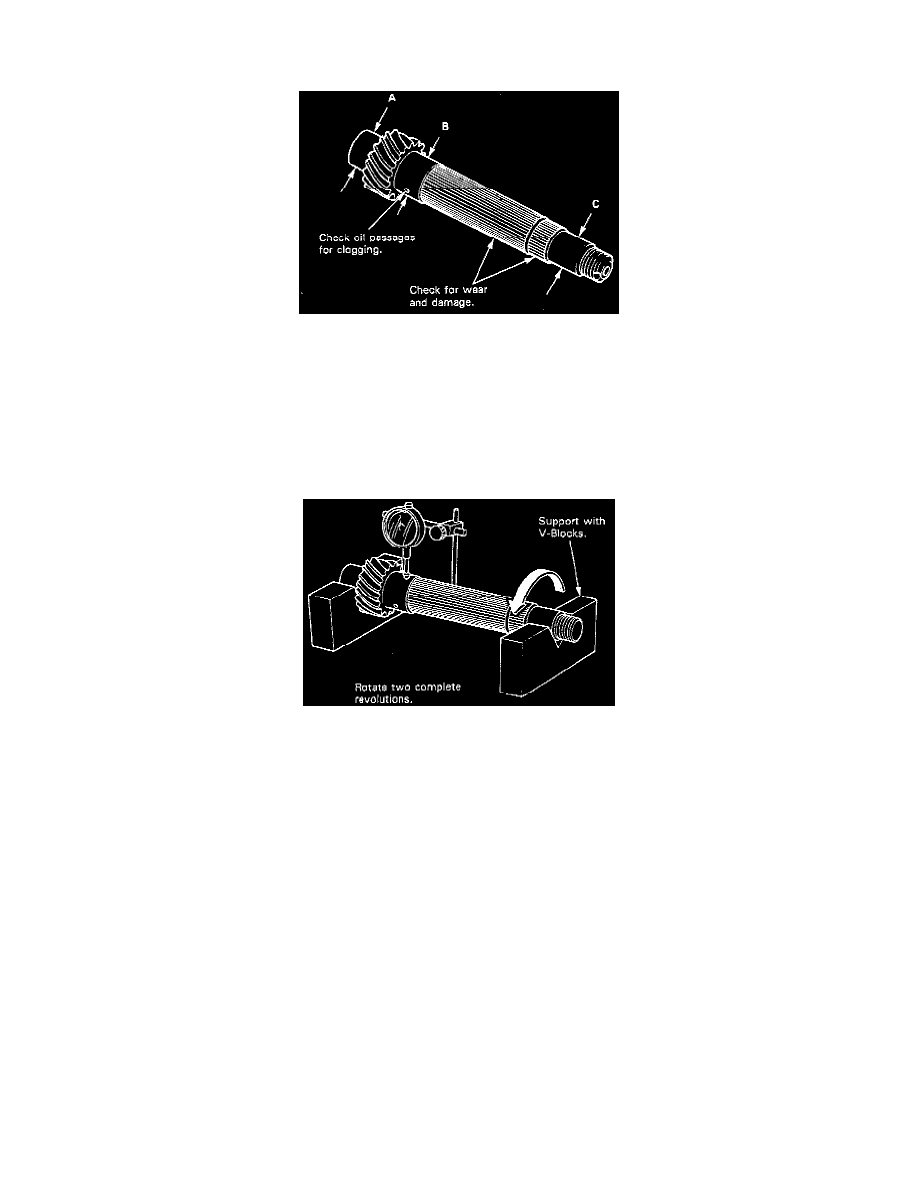

DIMENSIONS

Countershaft Standard Dimensions

A: 30.00-30.015 mm (1.1811-1.1817 inch)
B: 35.984-36.00 mm (1.4167-1.4173 inch)
C: 24.980-24.993 mm (0.9835-0.9840 inch)

Countershaft Service Limit Dimensions

A: 29.950 mm (1.1791 inch)
B: 35.930 mm (1.4146 inch)
C: 24.930 mm (0.9815 inch)

Countershaft Runout

Standard (Max): 0.02 mm (0.001 inch)
Service Limit: 0.05 mm (0.002 inch)

Clearance Between Countershaft And 1st Gear

Standard 0.03-0.10 mm (0.001-0.004 inch)
Service Limit 0.22 mm (0.009 inch)

1st Gear Thickness

Standard 30.41-30.44 mm (1.197-1.198 inch)
Service Limit 30.36 mm (1.195 inch)

Clearance Between 2nd And 3rd Gears

Standard 0.04-0.12 mm (0.002-0.005 inch)
Service Limit 0.24 mm (0.009 inch)

2nd Gear Spacer Collar Thickness

Standard 32.03-32.06 mm (1.261-1.262 inch)
Service Limit 32.01 mm (1.260 inch)

2nd Gear Thickness

Standard 31.92-31.97 mm (1.257-1.259 inch)
Service Limit 31.85 mm (1.254 inch)

TIGHTENING SPECIFICATIONS
