Antenna: Testing and Inspection

INSPECTION

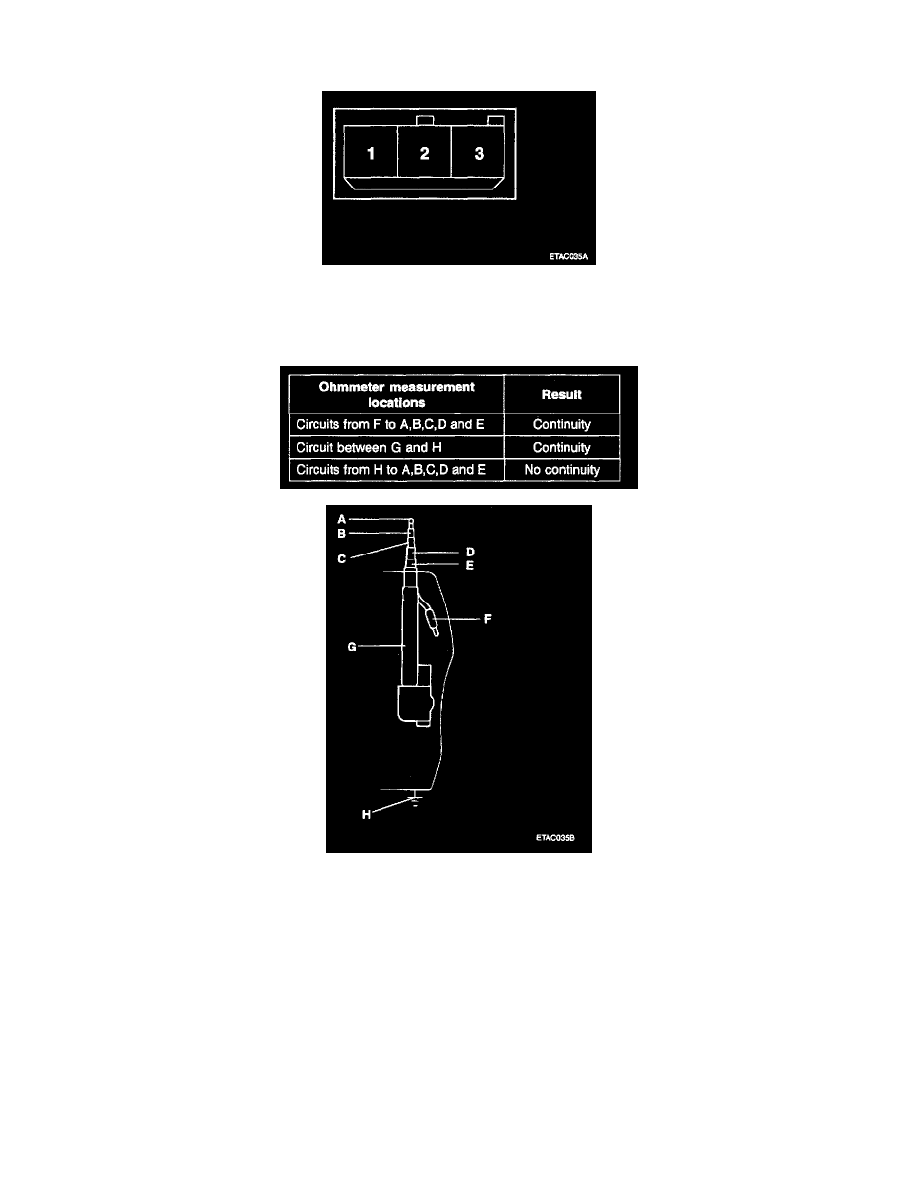

1. Disconnect the power antenna connector from the motor.
2. Check battery voltage is available between terminal 1 and terminal 3 all the time.
3. Check if the battery voltage is available between terminal 2 and terminal 3 when ignition switch and audio switch is turned on.
4. Connect battery source to terminal 2 and terminal 1 of component side and check that motor operates (Antenna moves up).

5. Then, disconnect battery source from terminal 2 and check that motor operates (Antenna moves down).
