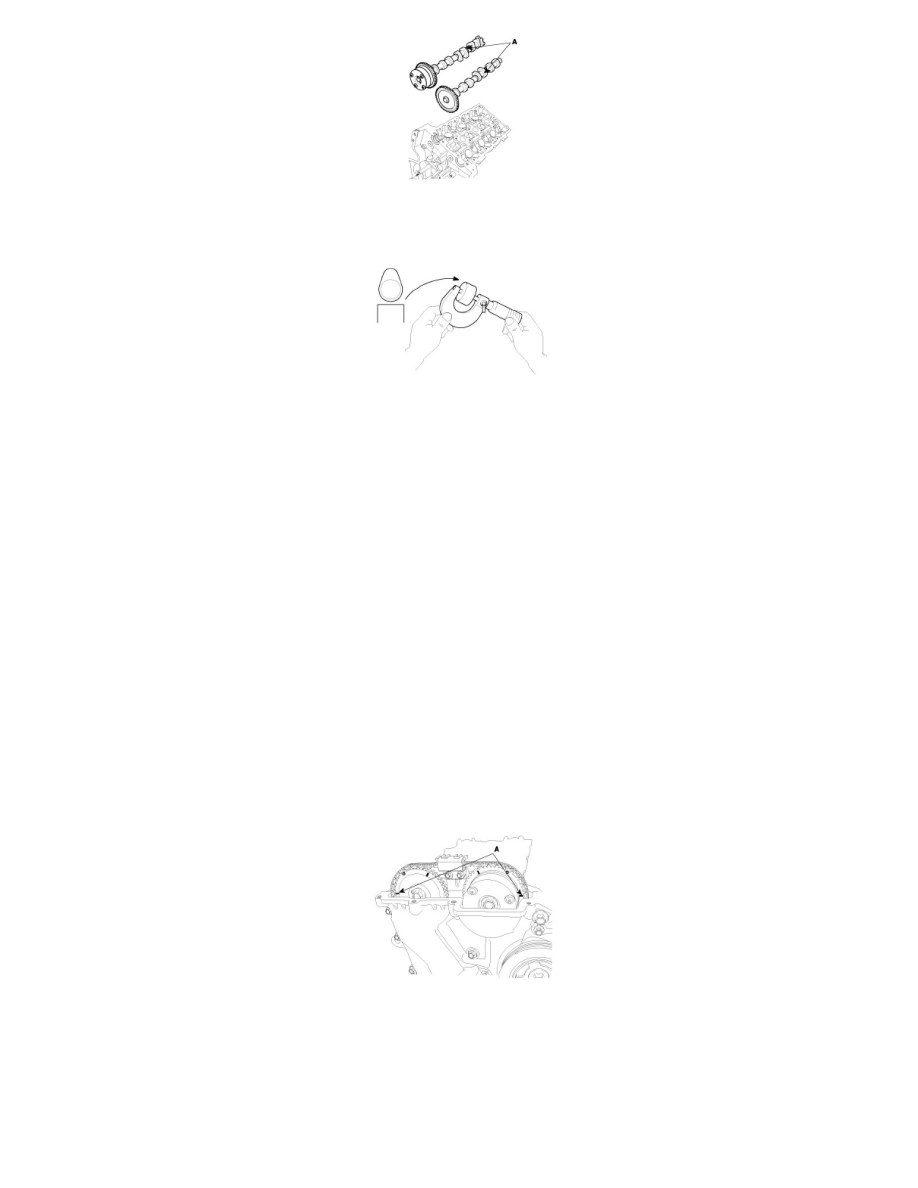

(5) Remove MLAs.
(6) Measure the thickness of the removed tappet using a micrometer.

(7) Calculate the thickness of a new tappet so that the valve clearance comes within the specified value.

Valve clearance
(Engine coolant temperature: 20°C[68°F])
T : Thickness of removed tappet
A : Measured valve clearance
N : Thickness of new tappet
Intake : N = T + [A - 0.20mm(0.0079in.)]
Exhaust : N = T + [A - 0.30mm (0.0118in.)]

(8) Select a new tappet with a thickness as close as possible to the calculated value.

NOTE:
Shims are available in 41size increments of 0.015mm (0.0006in.) from 3.00mm (0.118in.) to 3.600mm (0.1417in.)

(9) Place a new tappet on the cylinder head.

NOTE:
Apply engine oil at the selected tappet on the periphery and top surface.

(10) Install the intake and exhaust camshaft.
(11) Install the bearing caps .
(12) Install the timing chain .
(13) Turn the crankshaft two turns in the operating direction(clockwise) and realign crankshaft sprocket and camshaft sprocket timing marks(A).

(14) Recheck the valve clearance.

Valve clearance
(Engine coolant temperature: 20°C[68°F]
[Specification]
Intake : 0.17 - 0.23mm (0.0067 - 0.0090in.)
Exhaust : 0.27 - 0.33mm (0.0106 - 0.0129in.)
