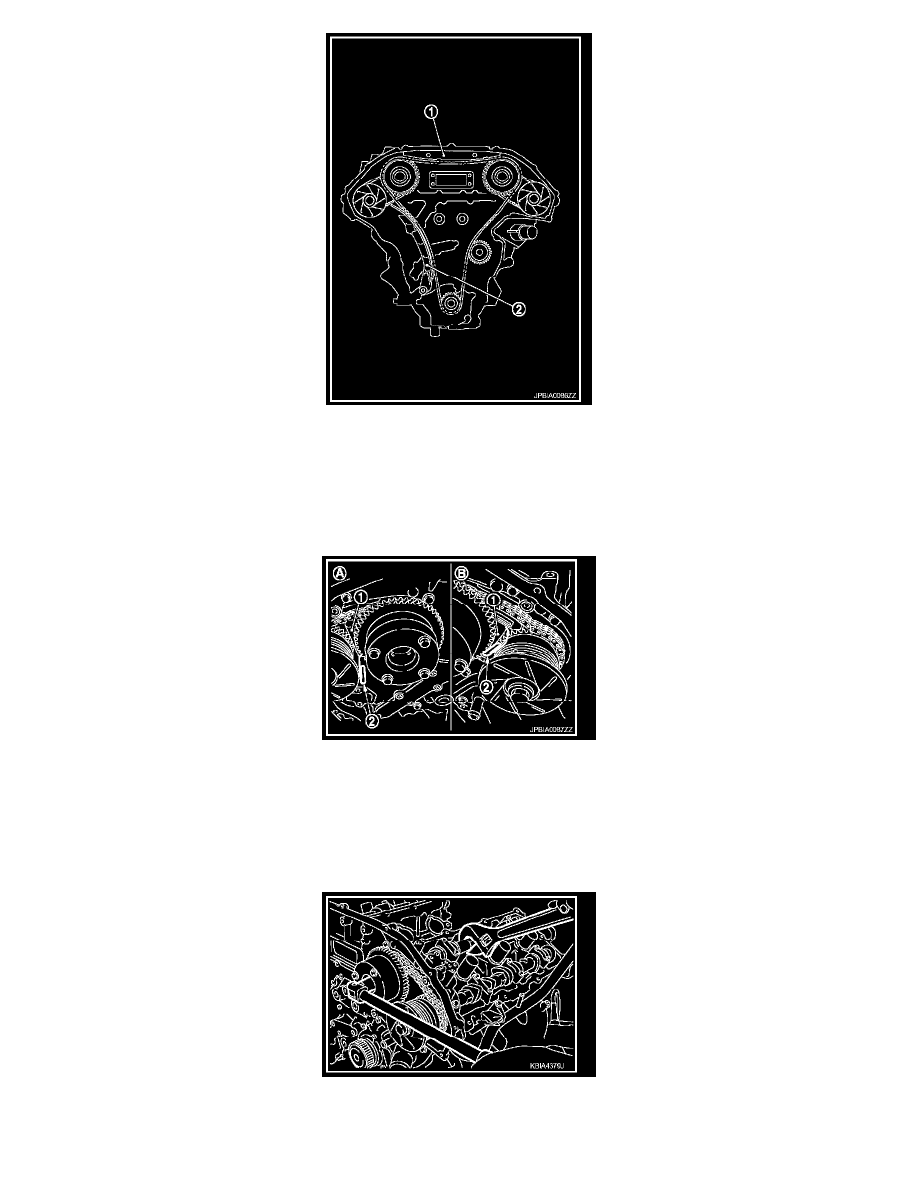

32. Remove internal chain guide (1), and slack guide (2).
33. Remove timing chain (primary) and crankshaft sprocket.

CAUTION: After removing timing chain tensioner (primary), do not turn crankshaft and camshaft separately, or valves will strike the
piston heads.

34. Remove timing chain (secondary) and camshaft sprockets as follows:

a. Attach suitable stopper pin (2) to the right and left timing chain tensioners (secondary) (1).

A: Right bank
B: Left bank

NOTE:
^

Use approximately 0.5 mm (0.02 in) dia. hard metal pin as a stopper pin.

^

For removal of timing chain tensioners (secondary), refer to Exploded View EM-65. [Removing camshaft bracket (No.1) is required.]

b. Remove camshaft sprocket mounting bolts (INT and EXH).

^

Secure the hexagonal portion of camshaft using a wrench to loosen mounting bolts.

c. Remove timing chain (secondary) together with camshaft sprockets.
