Blower Motor: Technical Service Bulletins
A/C System - Evaporator Leaking

Classification:
HA96-003

Reference:
ITB96-025

Date:
May 22, 1996

1993-1996 J30 A/C EVAPORATOR LEAKING

APPLIED VEHICLE:
1993 - 1996 J30 (JY32)

APPLIED VIN:
All vehicles built prior to JNKAY21D*TM303458

APPLIED DATE:
All vehicles built prior to September 13, 1995

SERVICE INFORMATION

If the A/C evaporator is leaking on a 1993 - 96 J30, it may be due to a galvanic reaction caused by copper particles settling on the aluminum core
material. These copper particles originate from the blower motor.

It the A/C evaporator is diagnosed and confirmed to have a refrigerant leak, replace the blower motor and fan assembly in addition to the A/C
evaporator. A countermeasure blower motor is available to prevent future incidents of this type. Perform the following procedure to ensure a proper
repair.

SERVICE PROCEDURE

1.

Perform an A/C leak test to determine the location of the leak.

A.

If the leak is confirmed at a location other than the evaporator, repair the leaking component as necessary.

B.

If the leak is confirmed at the evaporator, proceed to Step 2.

2.

Discharge the A/C system by recovering the refrigerant using approved recovery equipment.

3.

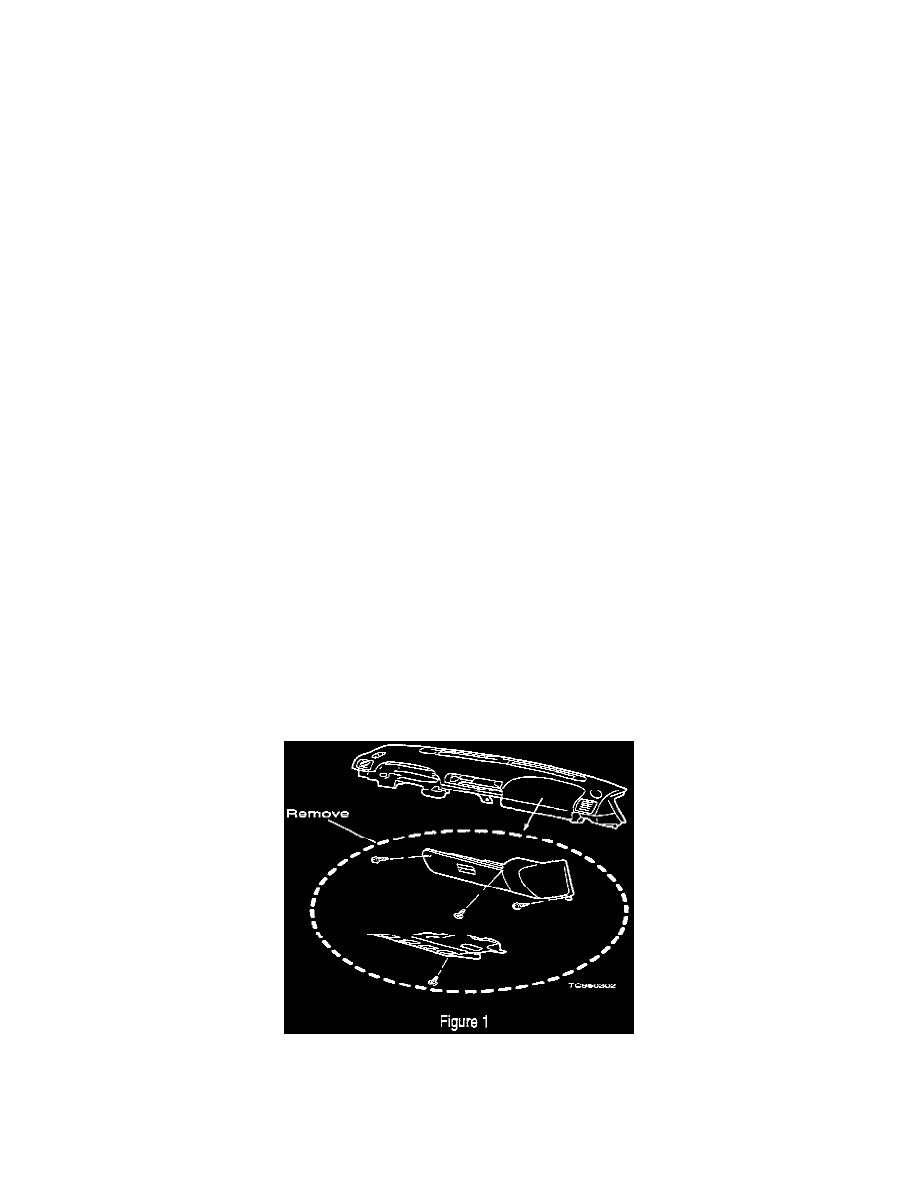

Remove the lower instrument cover and glove box assembly from the passenger side as shown in Figure 1.
