Evaporator Core: Service and Repair

Removal and Installation of Evaporator

REMOVAL

1. Remove low-pressure pipe 1 and high-pressure pipe 2.

CAUTION:  Cap or wrap the joint of the pipe with suitable material such as vinyl tape to avoid the entry of air.

2. Slide evaporator, and then remove it from heater & cooling unit.

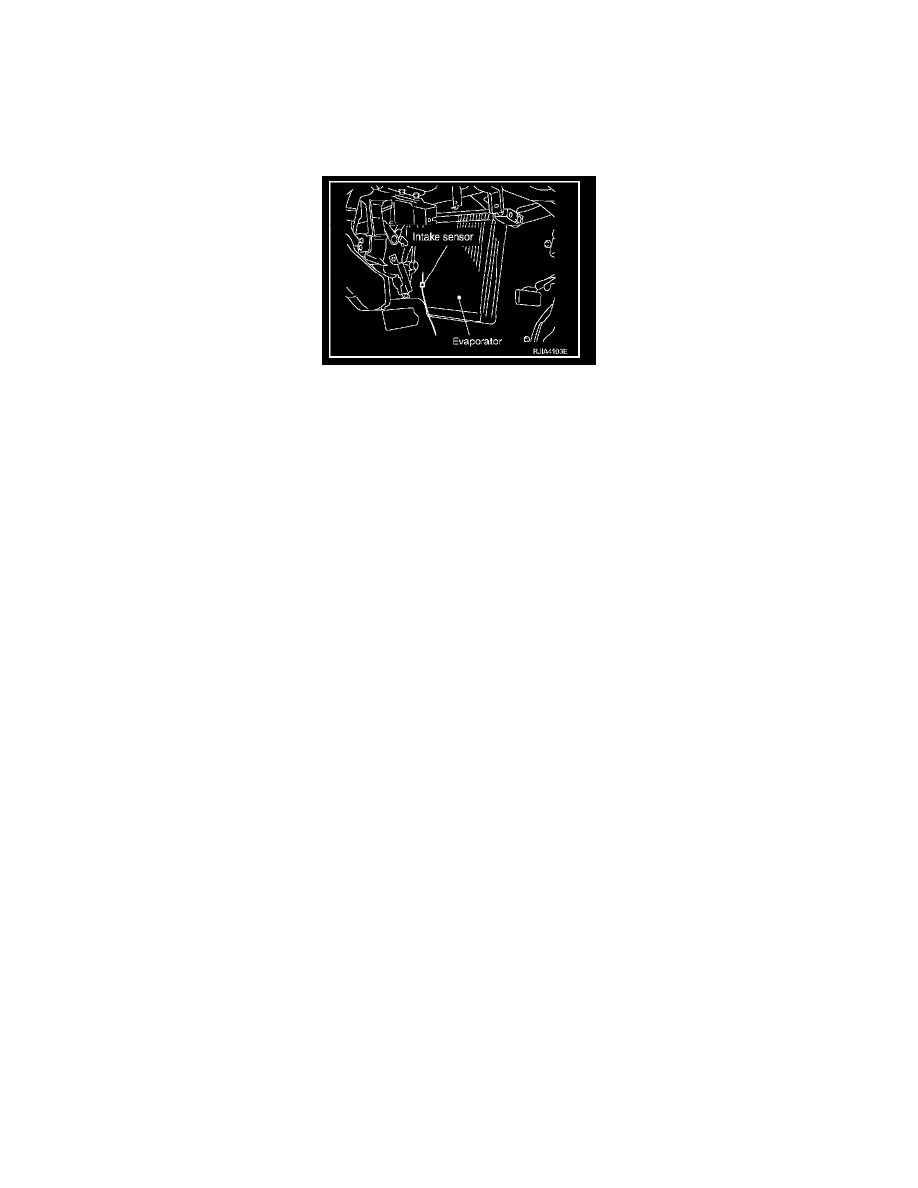

3. Remove intake sensor from evaporator, and then remove evaporator.

INSTALLATION

Installation is basically the reverse order of removal.

CAUTION:

-

Replace O-rings for A/C piping with new ones, and then apply compressor oil to it when installing it.

-

Connection point for female-side piping is thin. So, when inserting male-side piping, take care not to deform female-side piping. Slowly insert in
axial direction.

-

Insert one-touch joint connection point securely until it clicks.

-

After piping has been connected, pull male-side piping by hand to make sure piping does not come off.

-

O-rings are different from low-pressure flexible house (high-pressure pipe 1) and low-pressure pipe 1 (high-pressure pipe 2).

-

Mark the mounting position of the intake sensor bracket.

-

When recharging refrigerant, check for leaks.

Bolt mounting low-pressure flexible hose bracket

Tightening torque : 4.2 N.m (0.43 kg-m, 37 in-lb)
