Splash Guard: Service and Repair

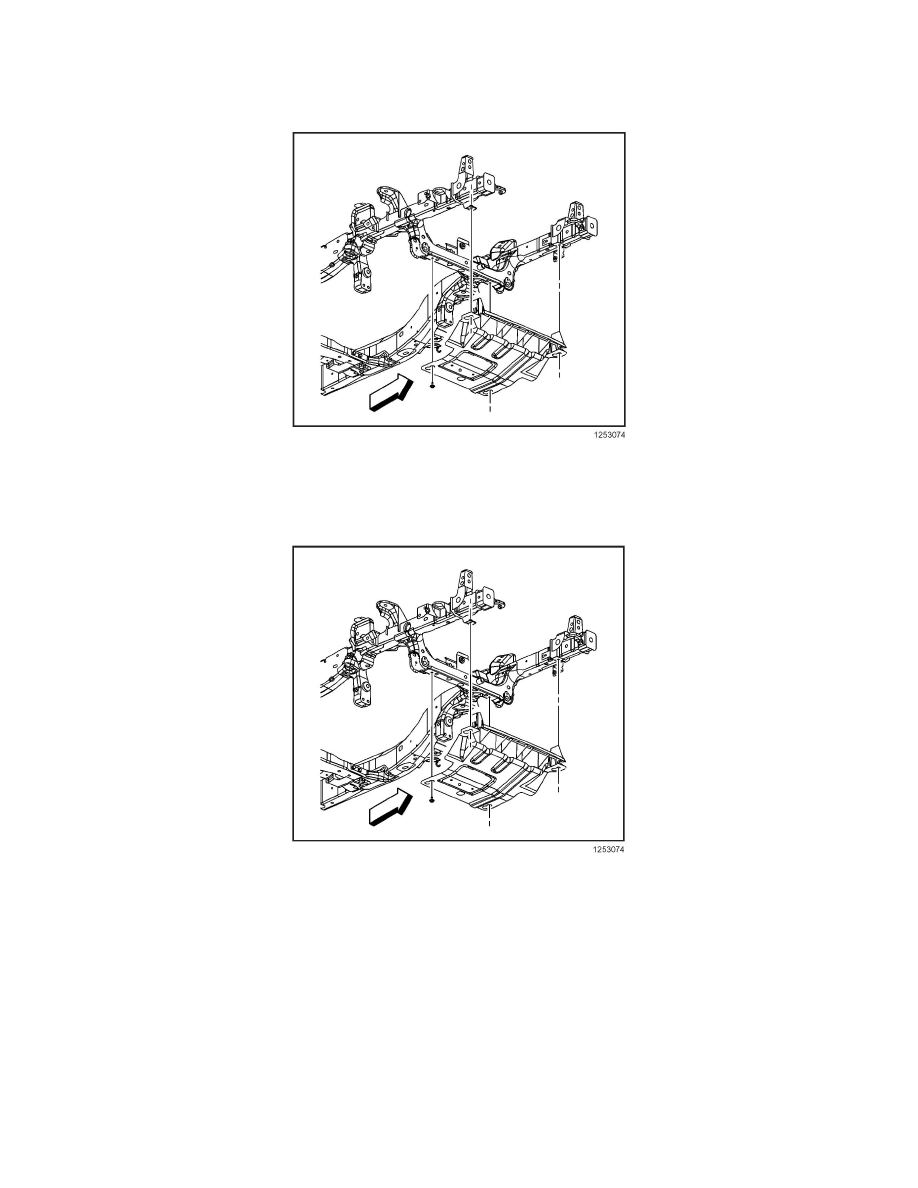

Engine Protection Shield Replacement

Removal Procedure

1. Remove the frame to the shield bolts.
2. Remove the shield from the vehicle.

Installation Procedure

1. Install the shield to the vehicle.

NOTE:  Use the correct fastener in the correct location. Replacement fasteners must be the correct part number for that application. Fasteners
requiring replacement or fasteners requiring the use of thread locking compound or sealant are identified in the service procedure. Do not use
paints, lubricants, or corrosion inhibitors on fasteners or fastener joint surfaces unless specified. These coatings affect fastener torque and joint
clamping force and may damage the fastener. Use the correct tightening sequence and specifications when installing fasteners in order to avoid
damage to parts and systems.

2. Install the shield to frame bolts.

Tighten
Tighten the bolts to 20 N.m (15 lb ft).
