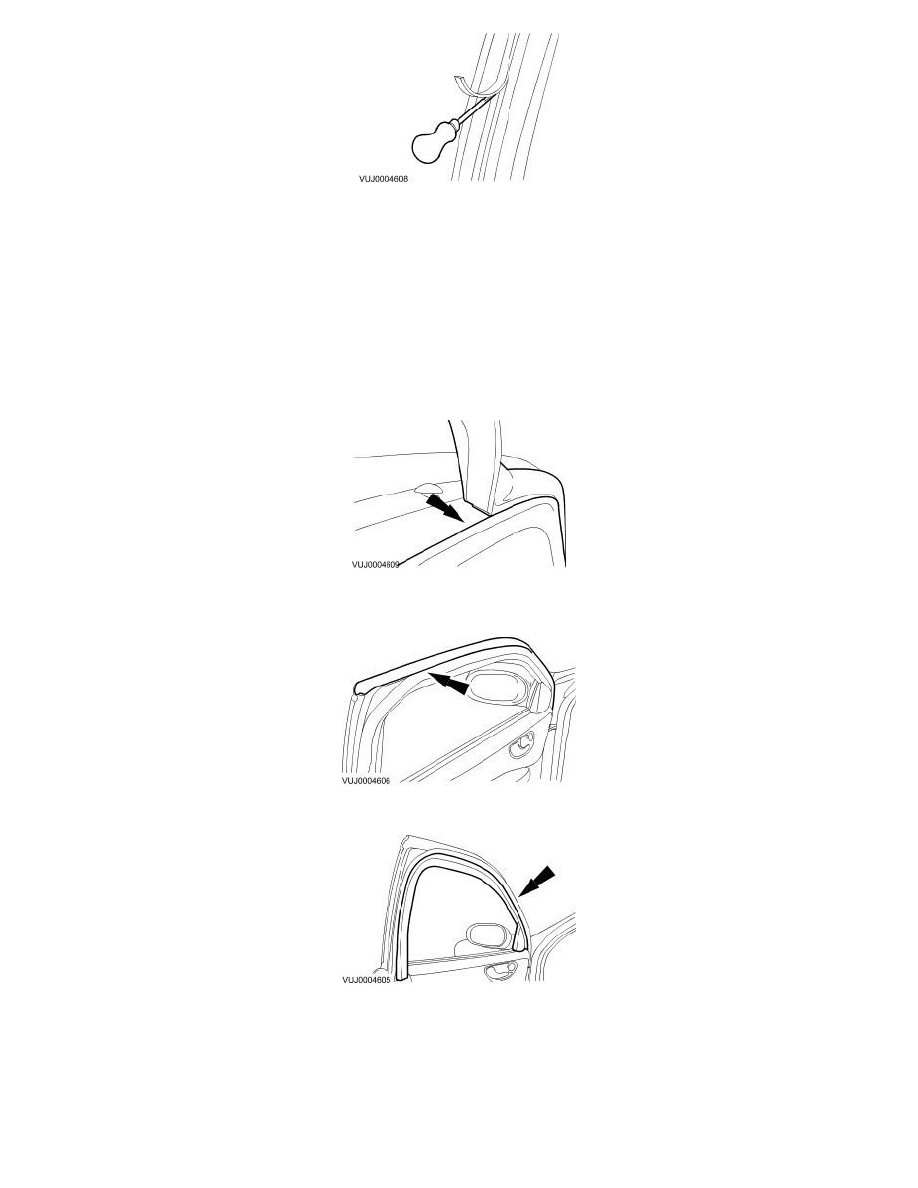

Installation

1. NOTE:

-

Door weatherstrips are identified by a color coded dot which is also the start point. The right hand front door is red, the left hand front door is
yellow, the right hand rear door is green and the left hand rear door is blue.

-

Make sure the indelible mark is not removed.

Make sure the weatherstrip mounting surface is clean using a suitable solvent and dry with a lint free cloth.

2. NOTE:  Align the start point locator to the previously recorded start point.

Install the door weatherstrip.

3. Using a suitable solvent, remove the indelible marks.
4. Install the frame seal.

5. Install the window aperture trim.

6. Install the door check strap.

-

Tighten to 35 Nm.
