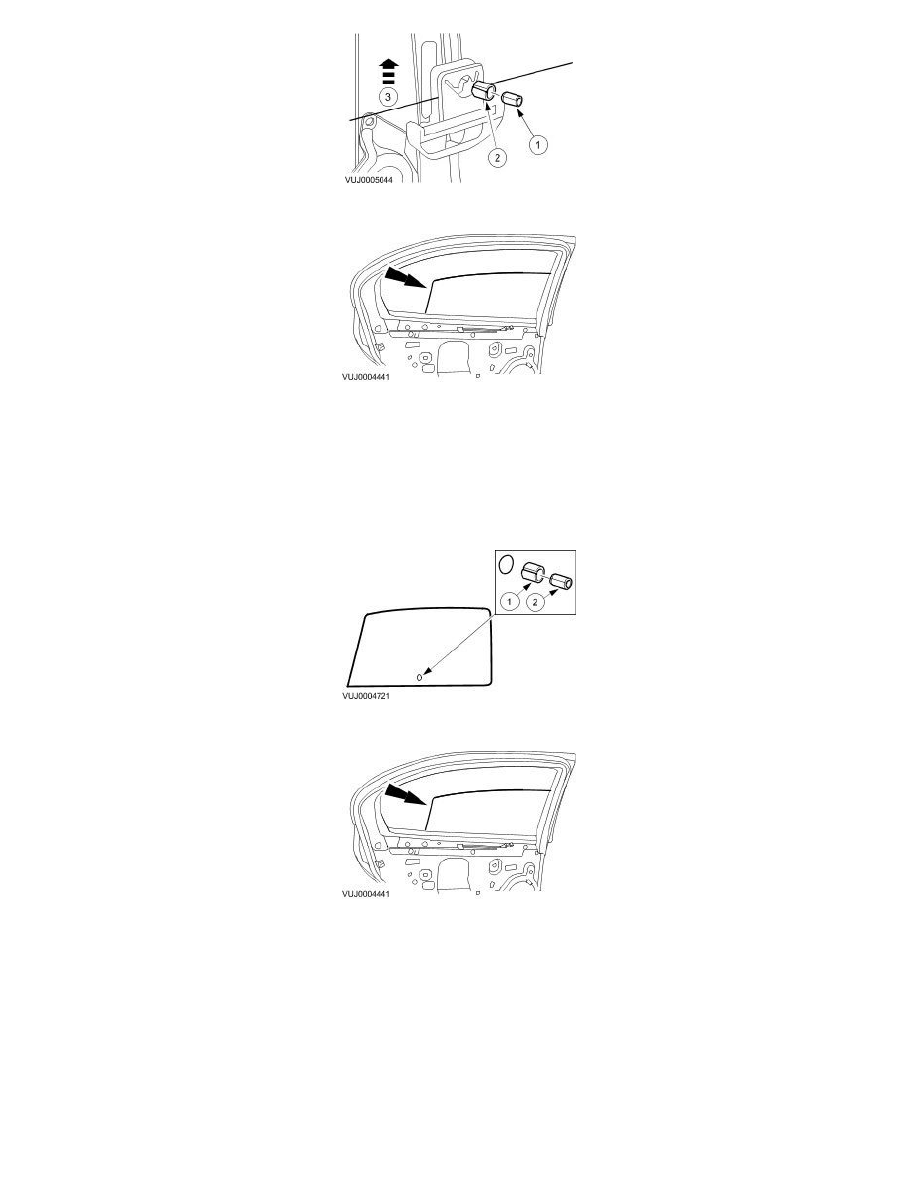

5. Remove the window glass.

Installation

1. CAUTION:  Use care when installing the sleeve and the pin into the window glass. Failure to follow these instructions may result in

damage to the window glass.

Install the pin.
1. Install the sleeve.
2. Install the pin.

2. Install the window glass.

3. NOTE:  Insert the glass into the regulator glass clamp and firmly pushed down. Check both sides of the clamp have snapped over the spacer

bracket pin.

Attach the window glass into the regulator clamp.
