Jaguar Workshop Service and Repair Manuals

Water Pump: Service and Repair
Water Pump

Removal

1. Drain the cooling system. For additional information, refer to Cooling System Draining, Filling and Bleeding.
2. Lower the vehicle.
3. Remove the water pump belt. For additional information, refer to Engine.

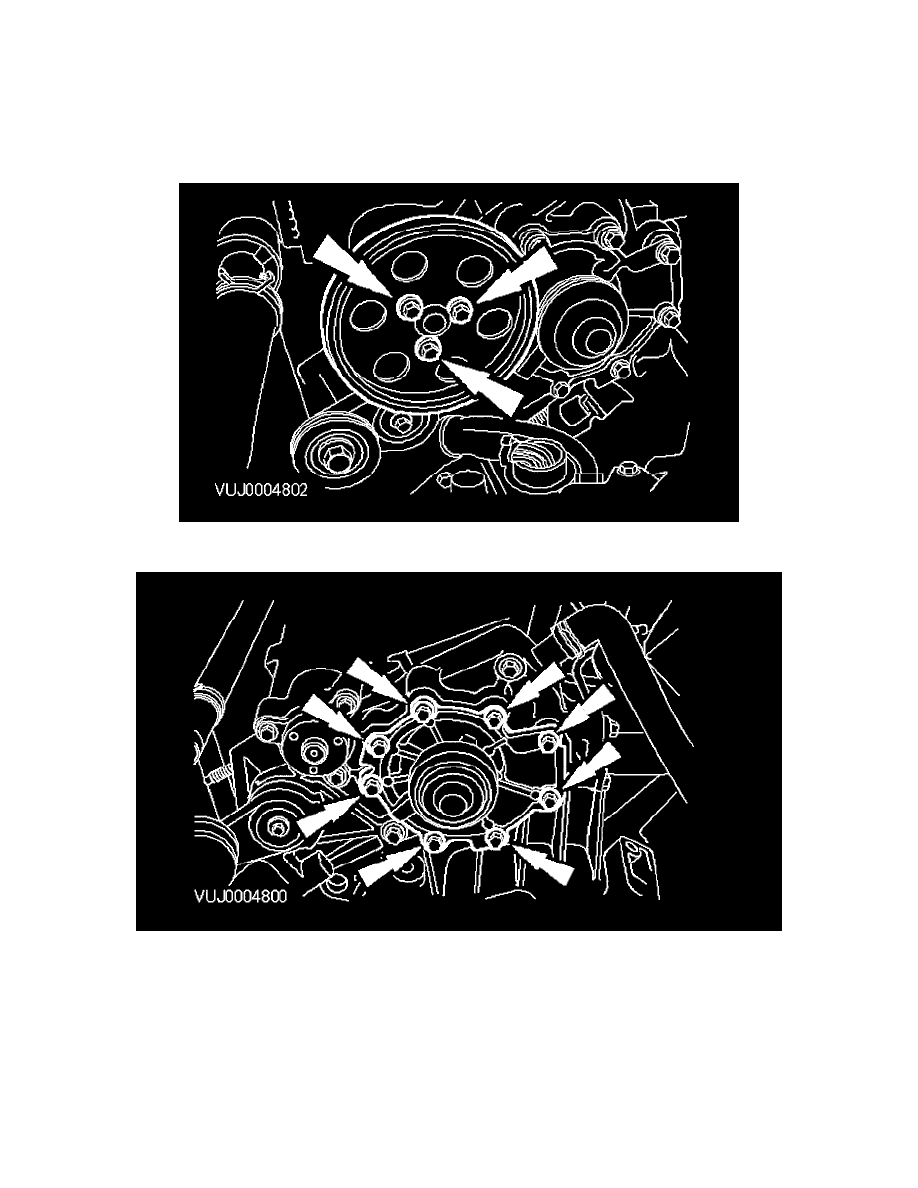

4. Remove the water pump drive pulley.

5. Remove the water pump.

-

Remove and discard the gasket.

Installation
