Transmission Speed Sensor: Description and Operation

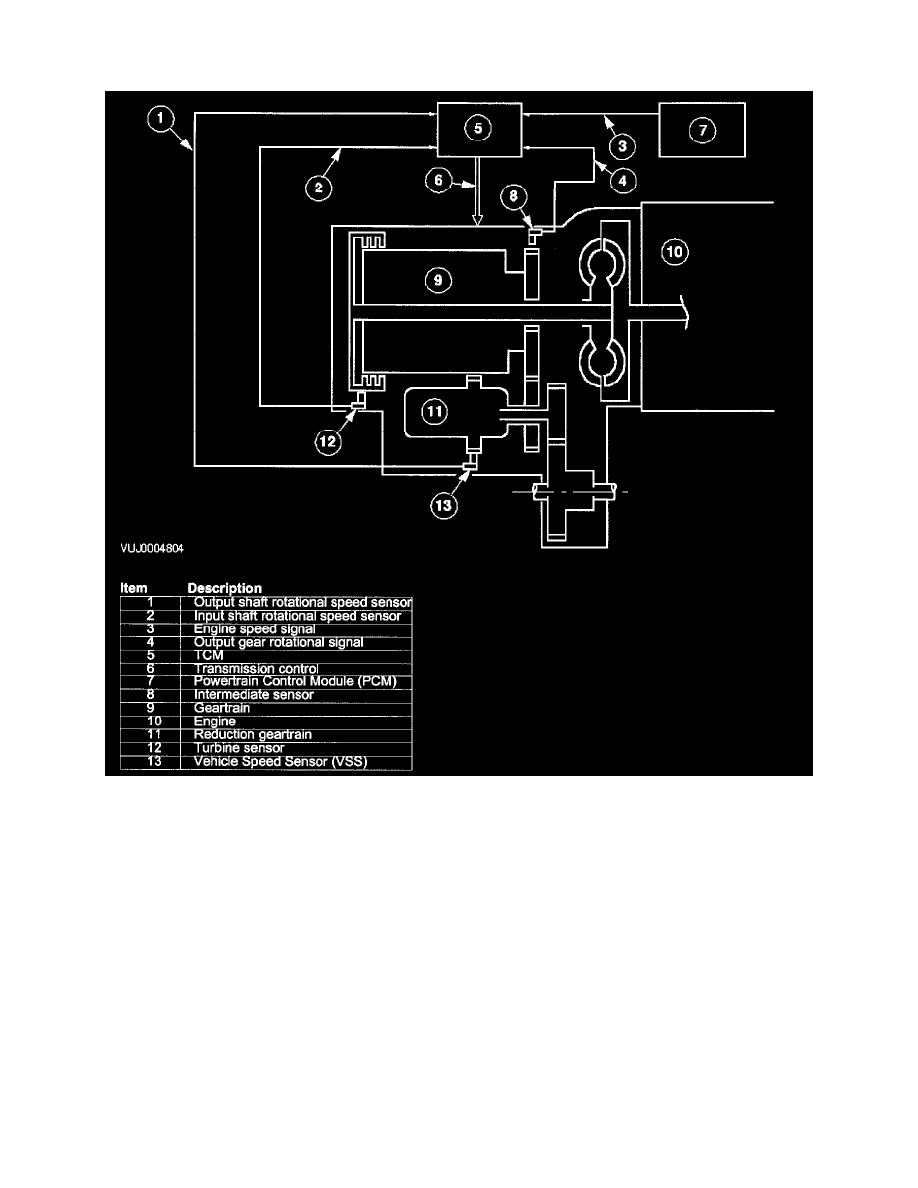

Sensor Schematic

Speed Sensors

There are 3 sensors installed in the transmission casing. They are all of the inductive type.

Turbine Shaft Speed Sensor

The Turbine Shaft Speed Sensor (TSS) detects the reverse clutch drum revolution speed. The reverse clutch drum is connected to the input shaft and
rotates at the same speed. The TCM calculates the input shaft speed to determine the turbine speed.

The TSS uses a magnetic coil. As the input shaft rotates, the sensor detects a pulse signal according to the gear teeth on the outside of the reverse
clutch drum and sends it to the TCM.

Vehicle Speed Sensor

The vehicle speed sensor (VSS) detects the parking gear rotation speed. The TCM calculates the vehicle speed based on the parking gear rotation
speed.
The VSS uses a magnetic coil. As the parking gear rotates the sensor detects a pulse signal according to the gear teeth rotation speed and then sends it
to the TCM.

Intermediate Shaft Speed Sensor

The Intermediate Shaft Speed Sensor (ISS) detects the output gear rotation speed, which is calculated by the TCM.
