Impact Sensor: Service and Repair
Side Impact Sensor

Side Impact Sensor

Removal

1. WARNING:

-

To avoid accidental deployment and possible personal injury, the backup power supply must be depleted before repairing or
replacing any air bag SRS components. To deplete the backup power supply energy, disconnect the battery ground cable and wait one
minute. Failure to follow this instruction may result in personal injury.

-

Never probe the electrical connectors of air bag modules or any other supplemental restraint system component. Failure to follow this
instruction may result in personal injury.

NOTE:
-

Repair is made by replacement only. If a part is replaced and the new part does not correct the condition, install the original part and carry out
the diagnostic procedure again.

-

Left-hand crash sensor shown right-hand similar.

Disconnect the battery ground cable.

2. Remove the B-pillar lower trim panel.

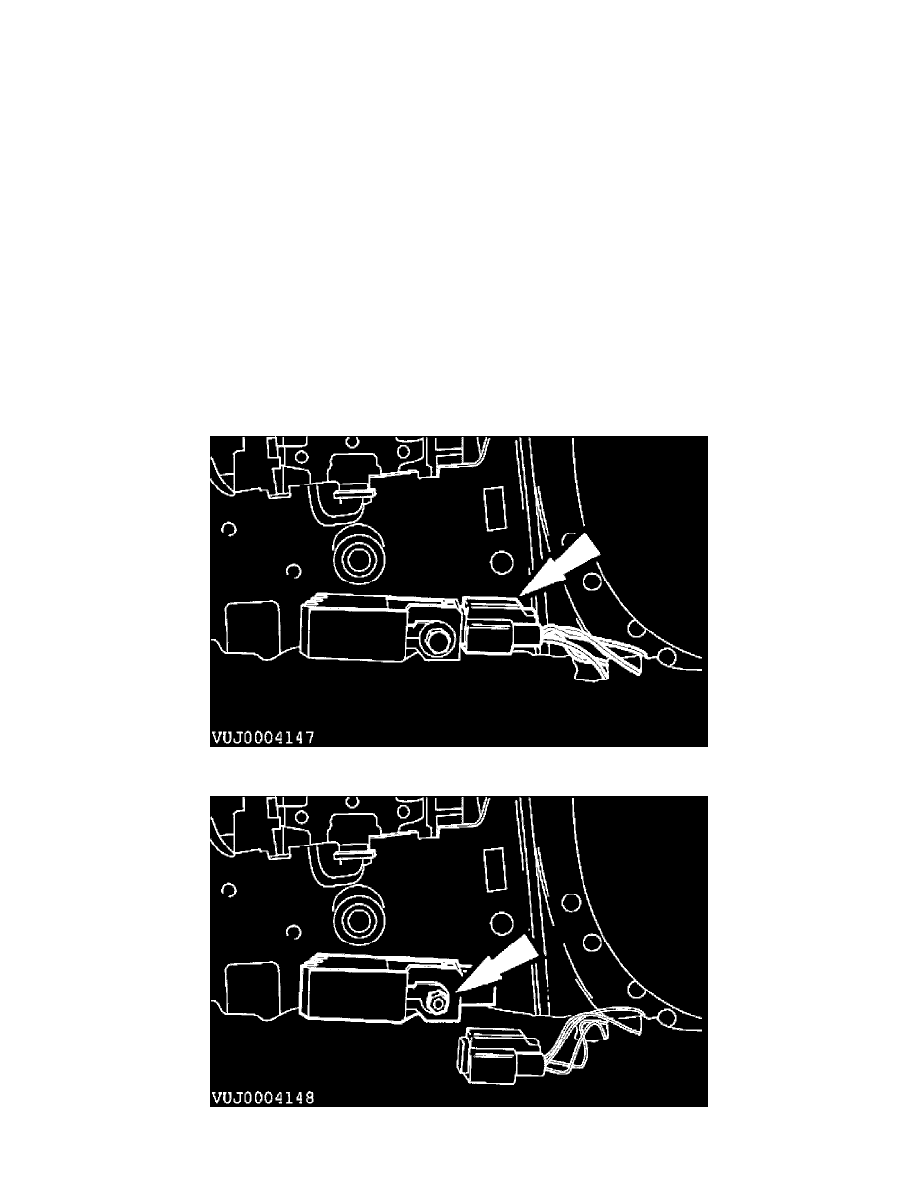

3. Disconnect the left-hand side impact sensor electrical connector.

4. Remove the left-hand side impact sensor retaining bolt.
