1. Attach the wheel knuckle to the strut and spring assembly.

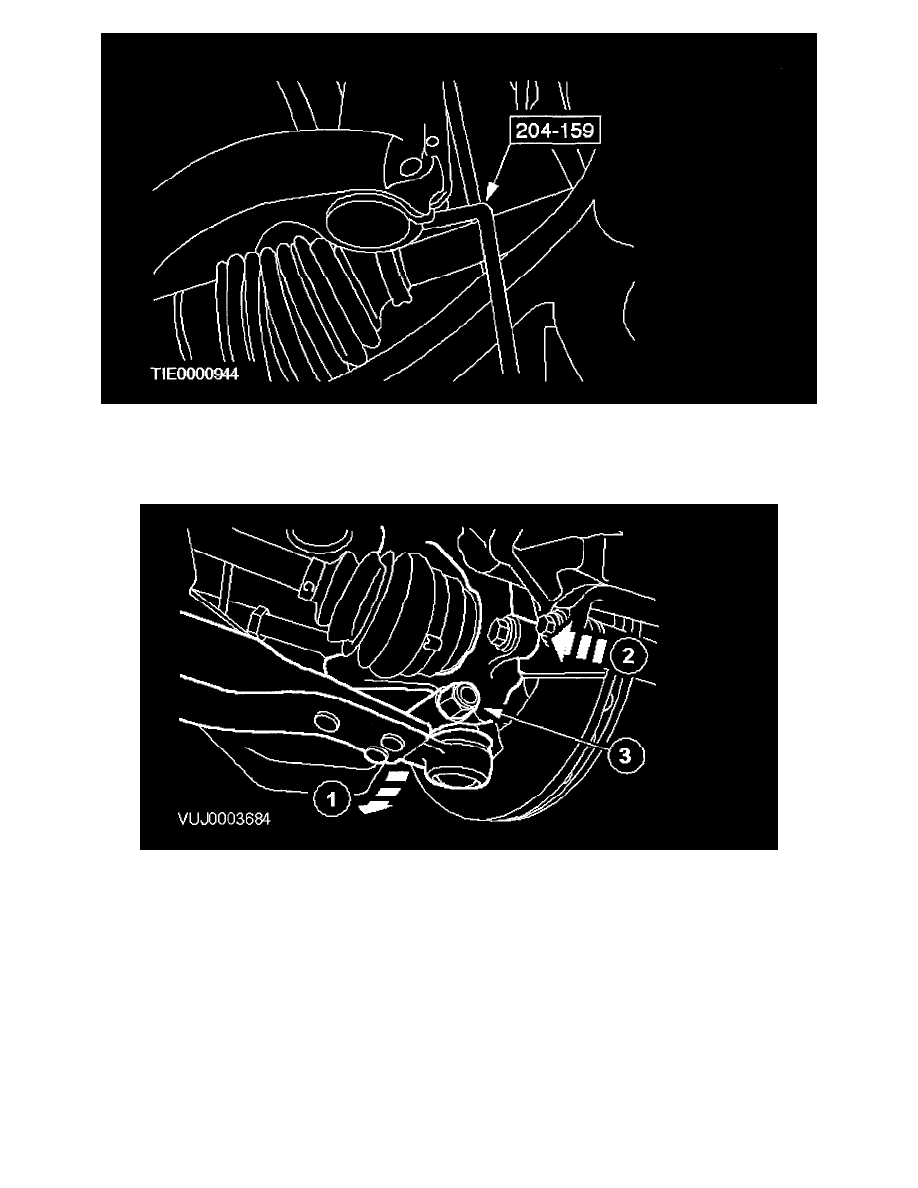

1. Using the special tool, spread the wheel knuckle.
2. Attach the wheel knuckle.

^

Tighten to 85 Nm.

2. Attach the wheel knuckle.

1. Reposition the lower arm.
2. Attach the wheel knuckle.
3. Attach the lower arm ball joint retaining nut and bolt.
4. Tighten to 83 Nm.
