Power Steering Fluid Cooler: Service and Repair

Power Steering Fluid Cooler

Removal
1. Remove the radiator splash shield.

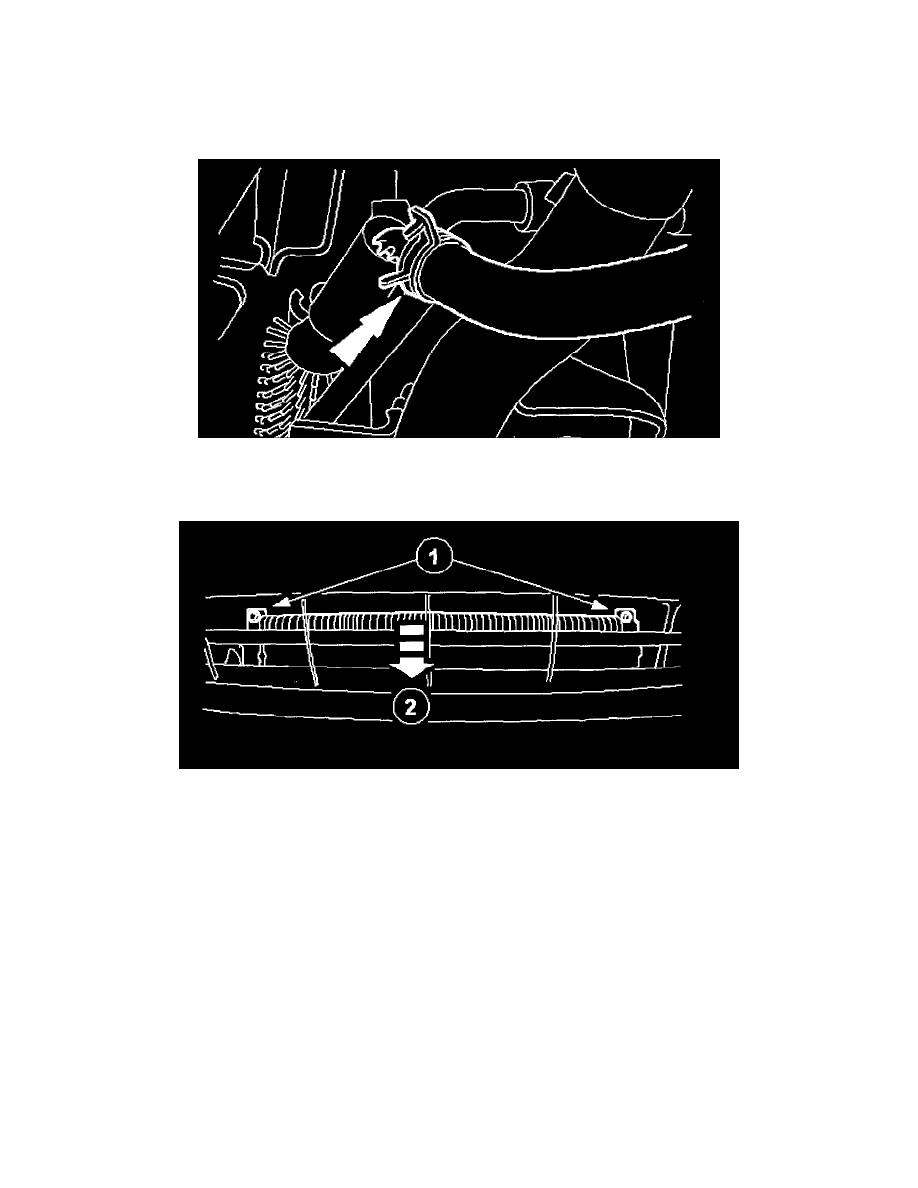

2. Disconnect the power assisted steering oil cooler inlet and outlet hoses.

^

Left-hand side shown, right-hand side similar.

^

Drain the fluid into a suitable container.

3. Remove the power assisted steering oil cooler.

1) Remove the mounting bolts.
2) Remove the power assisted steering oil cooler.

Installation
1. To install, reverse the removal procedure.
