6.

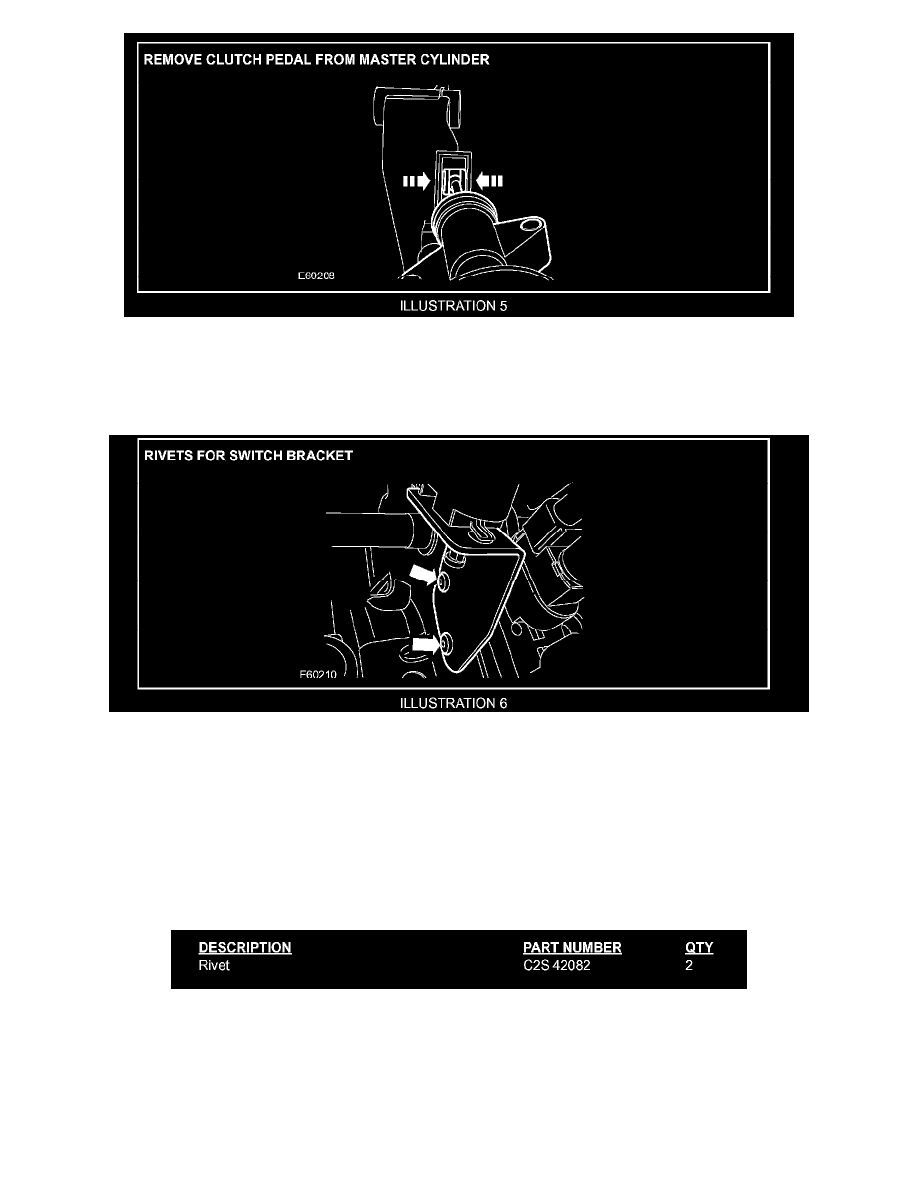

Manual vehicles only: Remove the pedal from the clutch master cylinder (Illustration 5).

Caution:

Make sure the rivets are correctly seated and the riveting device is positioned squarely onto the rivets before the rivets are secured. Failure to follow
this instruction may result in damage to the vehicle.

7.

All Vehicles: Remove the old rivets and replace with new rivets one at a time (Illustration 6).

8.

Manual vehicles only: Connect the pedal to the clutch master cylinder.

9.

Manual vehicles only: Install the clutch pedal pivot securing nut.

10.

Manual vehicles only: Install the clutch pedal return spring.

11.

Manual vehicles only: Install the clutch pedal return spring clip.

12.

Manual vehicles only: Attach the clutch pedal switch.

Parts Information:

Warranty Information:
