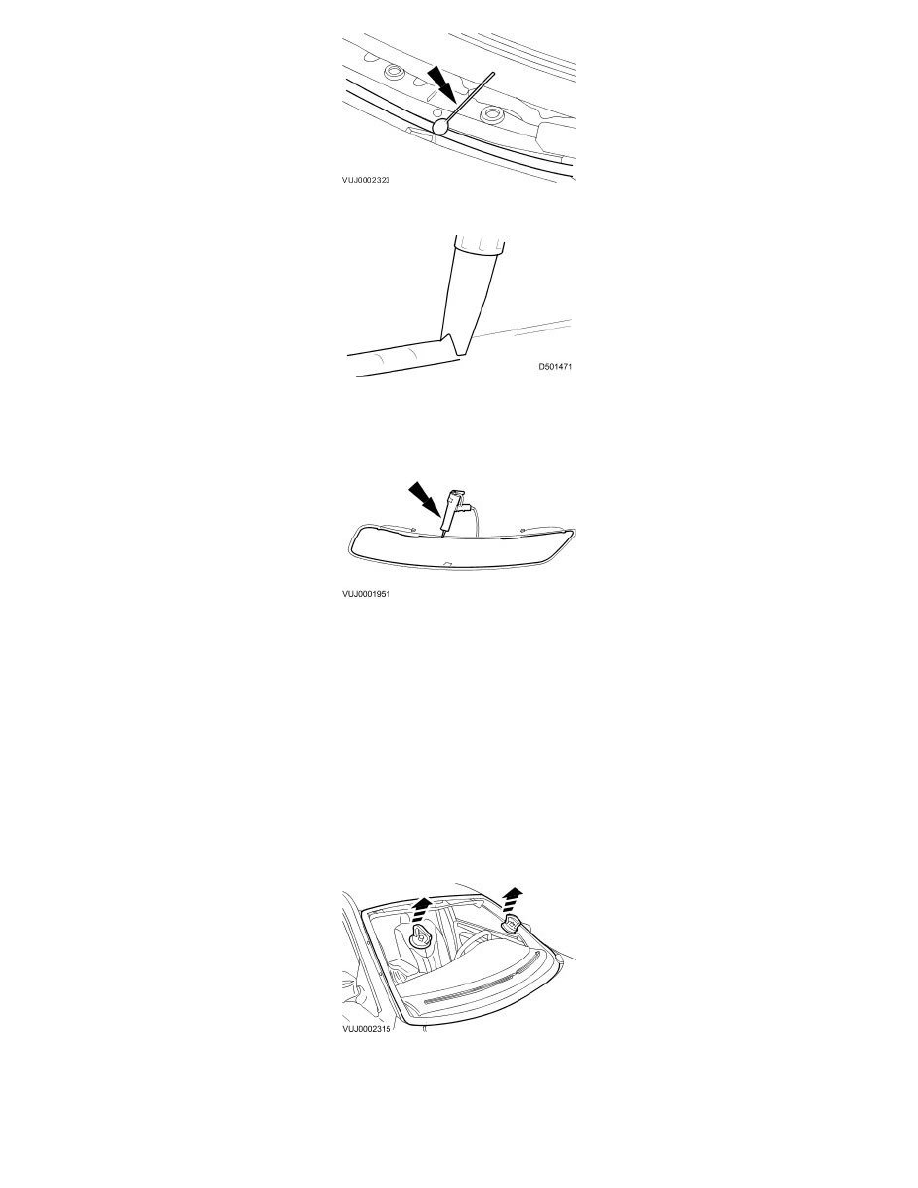

4. Cut the adhesive nozzle to achieve a triangular section bead 8 mm (0.31in) wide by 13 mm (0.51 in) high.

5. NOTE:  Apply windshield adhesive WSS-M2G379-A6A or equivalent meeting Jaguar specification around the windshield glass edge.

Using a suitable pneumatic application gun, apply a uniform bead of adhesive to the windshield glass edge commencing at the bottom center and
overlapping the ends approximately 14 mm (0.55 in).

6. WARNING:

-

If the windshield glass is being installed at 23 degrees C (73 degrees F) or above make sure the vehicle is not driven for at least 1 hour
after installation.

-

If the windshield glass is being installed at a temperature of 11 degrees C (52 degrees F) to 23 degrees C (73 degrees F) make sure the
vehicle is not driven for at least 1.5 hours after installation.

-

If the windshield glass is being installed at a temperature of 5 degrees C (41 degrees F) to 11 degrees C (52 degrees F) make sure the
vehicle is not driven for at least 2 hours after installation.

-

If the windshield glass is being installed at a temperature below 5 degrees C (41 degrees F) use heat and make sure the windshield
glass adhesive has set before the vehicle is driven.

CAUTION:  When installing the windshield glass, do not strike it in any way as this will crack the glass.

Install the lifting handles and with assistance, carefully position the windshield glass in the aperture.
-

Align the windshield glass and press firmly into place.

-

Remove the lifting handles.

7. CAUTION:  Make sure the windshield glass does not move out of position in the windshield glass aperture.

Apply suitable protective tape to the top of the windshield glass.
