Jaguar Workshop Service and Repair Manuals

Compressor HVAC: Technical Service Bulletins
A/C - System Flushing Procedure After Compressor R & R

XJ412-01

XJ range

DATE: 02/05

MODEL:
2004 MY-ON
XJ range

VIN:
G00001-ON

Air Conditioning (A/C) System - Flushing - Revised Procedure

Issue:

This Technical Bulletin has been issued to inform the dealer network of a new A/C system flushing procedure following a major A/C compressor failure
(debris has entered the A/C system).

Action:

When installing a new A/C compressor a new A/C system flushing procedure must be carried out. Follow the procedure outlined below

SERVICE INSTRUCTION

Note:

Liquid refrigerant MUST be used to flush the A/C system. The flushing equipment MUST have at least 6 kg of refrigerant to carry out the
flushing procedure.

With the A/C compressor already removed as described in GTR section 412-03A, and the vehicle still on the lift:

1.

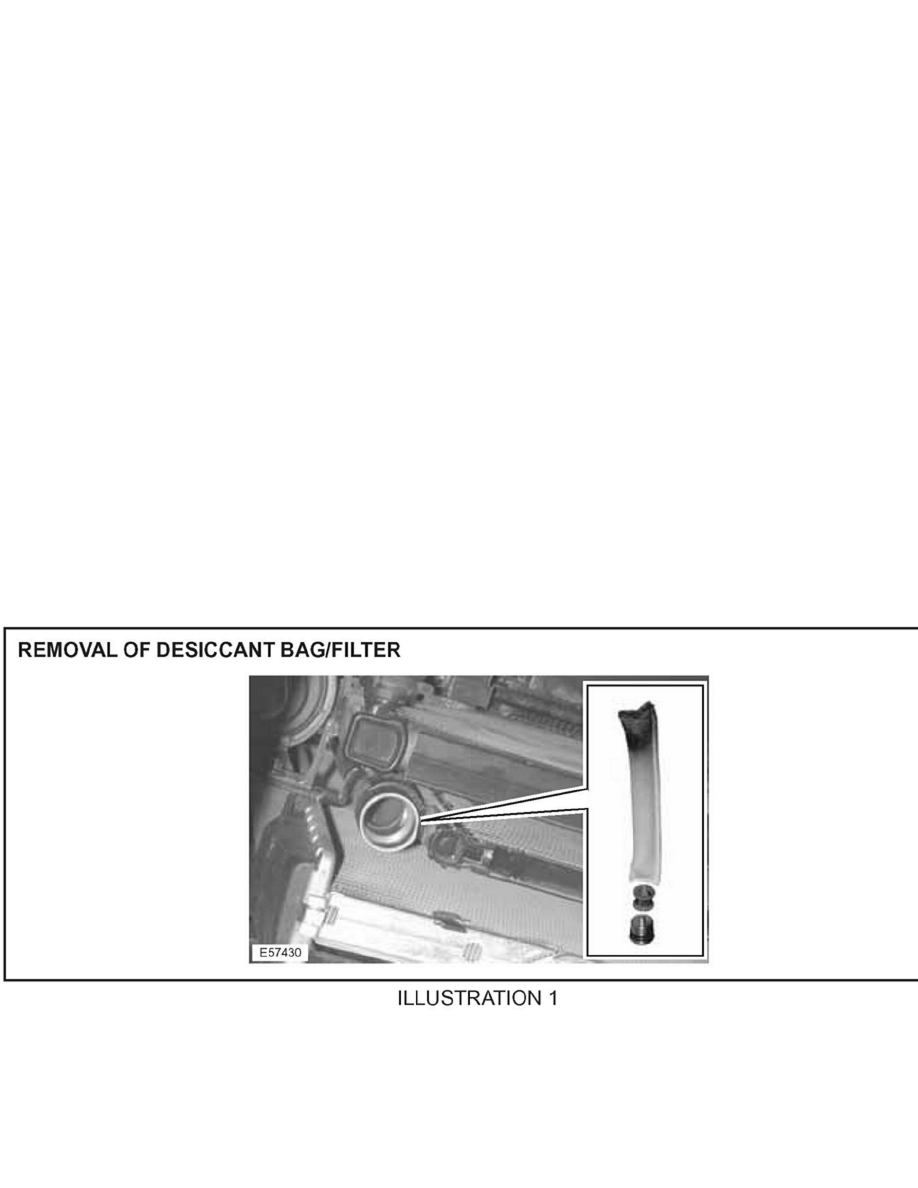

Remove the A/C desiccant bag access plug, and remove the A/C desiccant bag and filter (Illustration 1).

2.

Record condition of A/C desiccant bag and filter (contamination etc.).

3.

Discard the A/C desiccant bag and filter.

4.

Install and tighten the A/C desiccant bag access plug.
