Windshield Washer Reservoir: Service and Repair
Windshield Washer Reservoir - VIN Range: G00442->G45703

Windshield Washer Reservoir - VIN Range: G00442->G45703

Removal

1. Remove the radiator splash shield.
2. Remove the right-hand front wheel and tire.
3. Remove the right-hand front fender splash shield.

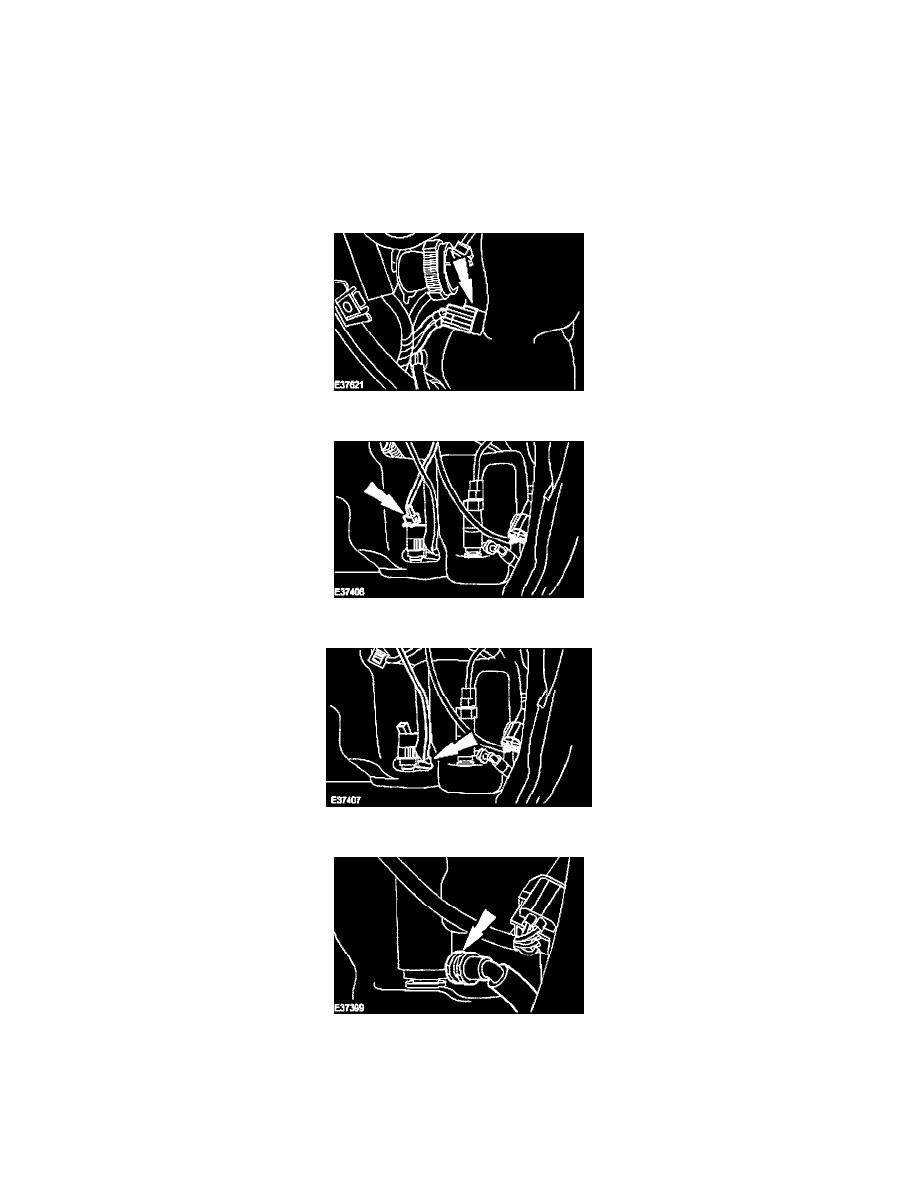

4. Detach the washer fluid level warning indicator electrical connector.

5. Disconnect the windshield washer pump electrical connector.

6. Disconnect the windshield washer pump supply hose.

7. Disconnect the headlamp washer pump supply hose.

8. Disconnect the headlamp washer pump electrical connector.
