ineffective seat belt and child restraint components with the correct, new and unused replacement parts listed in the DaimlerChrysler Mopar(R) Parts
Catalog.

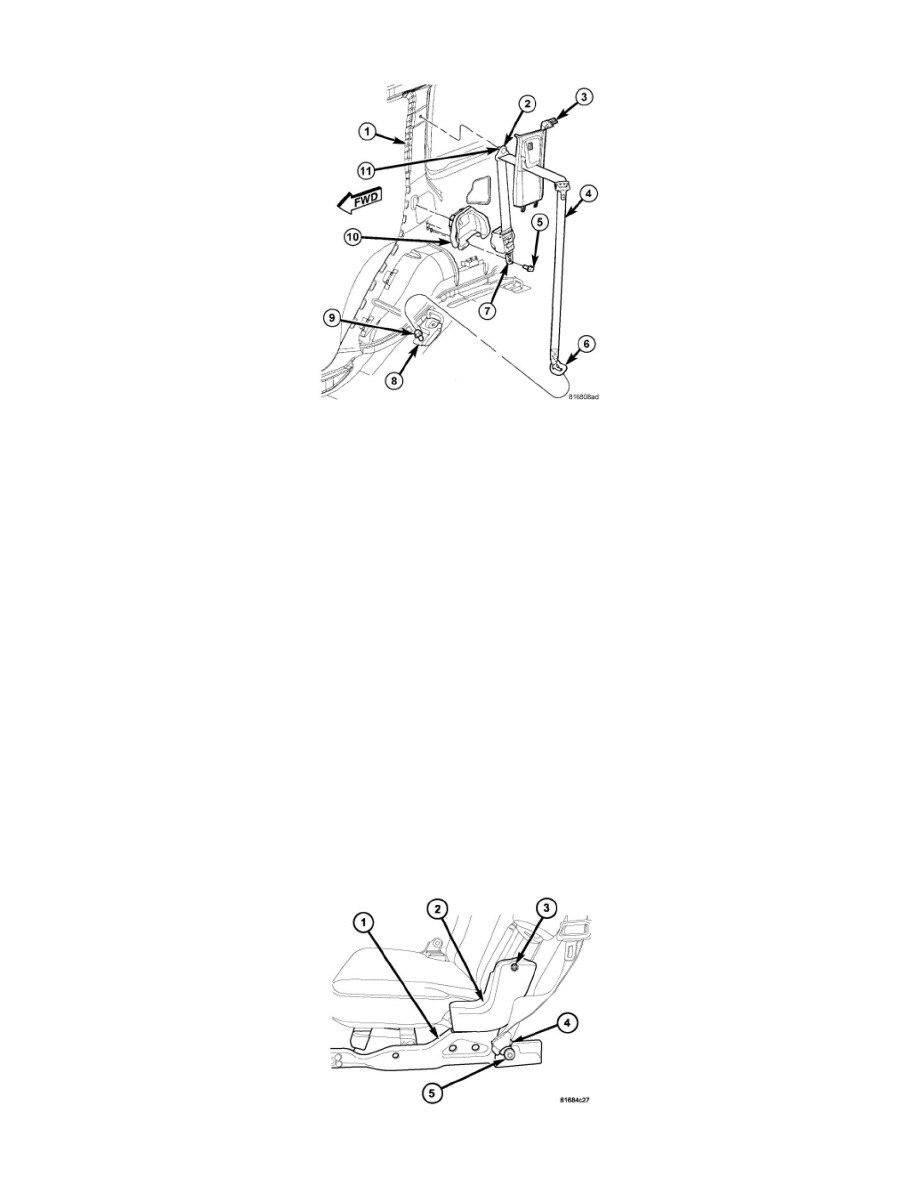

1. Fold and tumble the second row outboard seat forward against the front seat for easiest access to the seat belt lower anchor and the C-pillar trim.
2. Loosen the screw (9) that secures the second row outboard seat belt lower anchor (6) and the seat latch striker bracket (8) to the rear floor panel.
3. Disengage the lower anchor from the loosened seat latch striker bracket screw.
4. Remove the upper trim (3) from the inside of the C-pillar. See: Body and Frame/Interior Moulding / Trim/Trim Panel/Service and Repair/Pillar

Trim/C-Pillar Trim Panel-Removal.

5. Pull the second row seat belt (4) and lower anchor through the seat belt opening in the upper C-pillar trim.
6. Remove the trim from the quarter inner panel. .  See: Body and Frame/Interior Moulding / Trim/Trim Panel/Service and Repair/Quarter Panel

Trim/Quarter Trim Panel - Removal

7. Remove the screw (11) that secures the seat belt turning loop (2) to the upper C-pillar (1).
8. Remove the seat belt turning loop from the upper C-pillar.
9. Remove the screw (5) that secures the retractor (7) to the lower C-pillar.

10. Disengage the retractor locator tab from the slot in the lower C-pillar.
11. Remove the second row outboard seat belt and retractor from the lower C-pillar as a unit.

Third Row

THIRD ROW

WARNING: To avoid serious or fatal injury during and following any seat belt or child restraint anchor service, carefully inspect all seat belts,
buckles, mounting hardware, retractors, tether straps, and anchors for proper installation, operation, or damage. Replace any belt that is cut,
frayed, or torn. Straighten any belt that is twisted. Tighten any loose fasteners. Replace any belt that has a damaged or ineffective buckle or
retractor. Replace any belt that has a bent or damaged latch plate or anchor plate. Replace any child restraint anchor or the unit to which the
anchor is integral that has been bent or damaged. Never attempt to repair a seat belt or child restraint component. Always replace damaged or
ineffective seat belt and child restraint components with the correct, new and unused replacement parts listed in the DaimlerChrysler
Mopar(R) Parts Catalog.

NOTE: Third row seat belt and retractor units are only present on vehicles equipped with an optional third row seat.
